이지테크 네비게이터를 이용한 ' 모델링산출 ' 안내
AutoCAD 파일을 설정 후 귀로선 만 클릭하면 연결된 모든 물량이 산출되는 기능입니다.
본 기능은 캐드 산출 기능 중 가장 최신 기능입니다.
1. 캐드 모델링산출 시작 전 참고사항
- AutoCAD 산출기능은 사용자가 이지테크 프로그램으로 산출작업을 할 수 있어야 사용이 가능한 고급 기능입니다.
프로그램 사용이 처음이신 경우 [ 산출기본 ] 편을 먼저 숙지하신 뒤 진행해야 합니다.
- AutoCAD 도면 모델링산출 기능의 기초 지식과 기능 버튼의 설명이 개별산출 설명서에 있으므로 11-1. 개별산출 설명서를 먼저 숙지 후 진행해주셔야합니다.
- 이 기능을 사용하기 위해서는 AutoCAD 정식버전(LT버전 제외)이 설치되어 있어야 하며, 모니터가 두 개 이상 설치되어 있어야 작업이 수월합니다.
(한 쪽 모니터엔 이지테크 프로그램이 다른 한 쪽에는 AutoCAD 프로그램을 사용)
- 본 기능은 AutoCAD 2018 64Bit에서 제작하고 테스트 하였습니다. 일정이상의 하위버전에서는 구동이 불가할 수 있습니다.
캐드 버전과 OS 상황에 따라 안내되는 캡쳐본의 표시(마커, 색상 등)가 조금 상이할 수 있습니다.
- AutoCAD 파일은 산출한 결과물로 인하여 변형될 수 있으므로 도면의 사본을 만든 다음 작업하십시오.
- 제공된 교육용 동영상의 경우 패치로 화면 구성이나 일부 기능 등 상이할 수 있습니다.
※ 본 기능은 도면 상황에 따라 정상적으로 작동을 하지 않을 수도 있으며, 이러한 경우 프로그램의 AutoCad 개별 산출 기능을 활용하여 작업을 권장합니다.
2. 산출할 캐드 도면 실행하기
- 도면의 축척 등 정보를 인식하기 위해 이지테크 캐드 산출 네비게이터 보다 도면이 먼저 열려 있어야합니다.

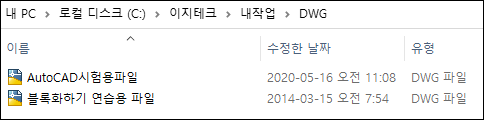

- 첫 연습시에는 C:\이지테크\내작업\DWG 폴더의 AutoCAD시험용파일.dwg 파일 열기를 합니다
연습용 파일은 C:\이지테크\내작업\DWG 폴더에 있습니다.
- 샘플 도면이 실행됩니다. 가능한 캐드 프로그램은 듀얼모니터에서 오픈하여 작업하는 것을 권장합니다.
※ 이지테크 작업 중 도면 교체시 주의사항 ※
AutoCAD 프로그램내 새로운 작업을 하기 위해 도면을 닫았거나 작업 도면을 바꿨을 경우엔
축척 등 도면의 정보가 변경되기 때문에 반드시 캐드 네비게이터를 재실행 해야합니다.
- 이지테크 네비게이터 종료 후 다시 프로그램 내 [ 오토캐드 ] 버튼을 누르거나
AutoCAD 화면의 명령어 라인에 EGTOOLOPEN 명령으로 다시 실행할 수 있습니다.
3. 이지테크 캐드 네비게이터 실행하기
- 캐드산출을 위해 산출파일을 생성합니다. 작업할 파일이 000.기초작업(조명기구, 분전반) 줄과 함께 만들어 졌습니다.
- [ ≡ 1* ] 버튼을 눌러 000. 기초작업(조명기구, 분전반) 공종 을지로 이동하여, 기구를 상황에 맞게 편집합니다.
편집 방법은 < 산출응용 – 000. 기초작업 사용방법 > 항목을 참고바랍니다.
※ 주의 : 캐드 일괄 산출 기능을 위해서는 조명기구 상세도의 조명기구를 먼저 등록하셔야 합니다.

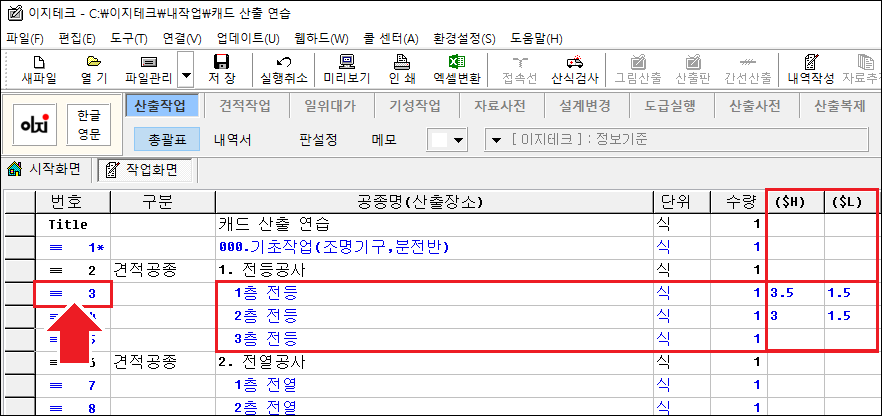

- 산출작업의 총괄표에서 작업할 공종을 등록합니다.
- ( 필수 ) 전등, 자탐, 방송 등 높이 산출이 필요한 경우에는 $H (층고), $L (이중천정 안 높이)를 등록합니다.
( 3층 전등과 같이 빈칸으로 두면 $H는 3, $L은 1.5로 적용됩니다. )
- 캐드 네비게이터 작업을 위해서는 산출작업 파일을 생성하고 산출작업 내역서에서 작업합니다.
1층 전등을 산출하기 위해 [ ≡ 3 ] 을 눌러 을지(내역서)로 이동합니다.

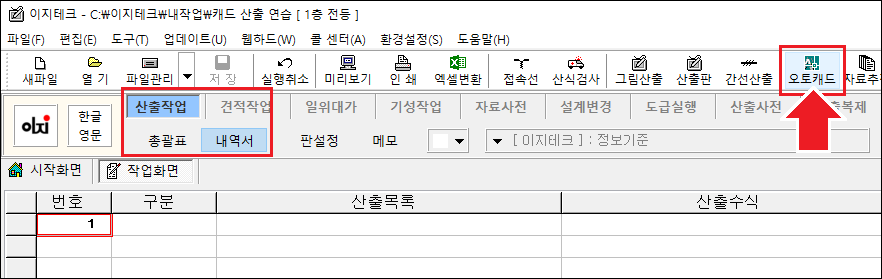

- 작업할 CAD 도면을 먼저 실행하고, 을지(내역서)로 이동하여 툴바의 [ 오토캐드 ] 아이콘을 클릭합니다.
- 네비게이터는 구동시점에 도면의 축척 등의 정보를 불러와 작업할 준비를 하기 때문에 도면이 먼저 실행되어야 합니다.
※ 새로운 CAD 도면을 작업할 경우 반드시 네비게이터를 닫고 새로 작업할 도면을 실행하고 네비게이터를 다시 구동해 주십시오.
.
- 우측 상단에 다음과 같은 NETLOAD 과정을 자동으로 하는 프로그램이 나타납니다.
일반적으로는 자동으로 실행되나 실행이 되지 않을 경우 [ 실행(netload) ] 버튼을 누릅니다.

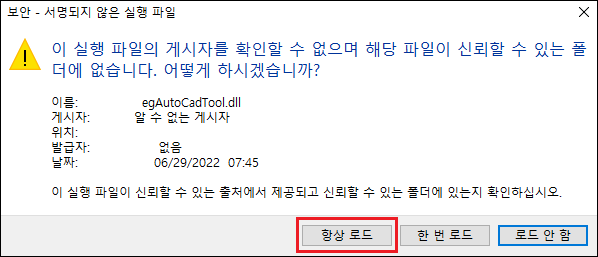

- 자동으로 NETLOAD하는 과정 중 다음과 같은 보안 화면이 나오면 [ 항상 로드 ]를 클릭합니다.
- 오토캐드 산출용 이지테크 일괄 산출 네비게이터가 실행됩니다. 기능은 아래에 설명합니다.
4. 모델링 산출 과정 안내

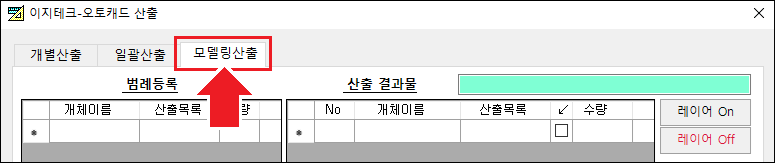

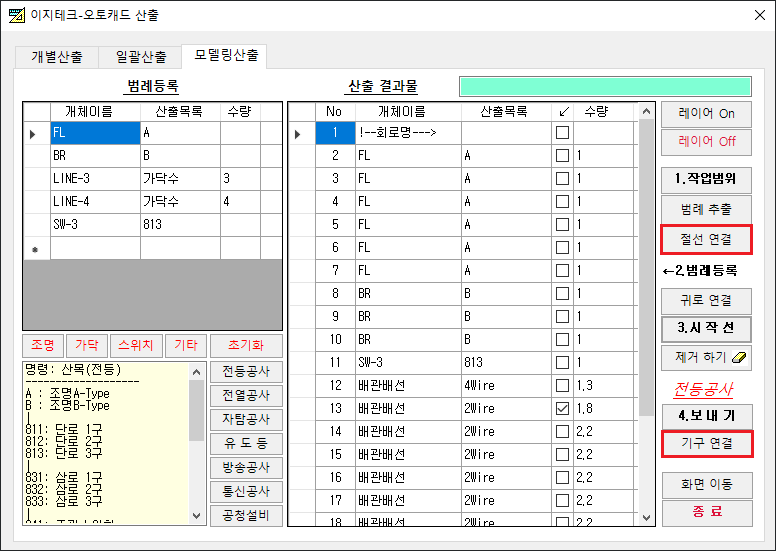

- 이지캐드 네비게이터가 구동되면 상단의 [ 모델링산출 ] 탭을 누릅니다.

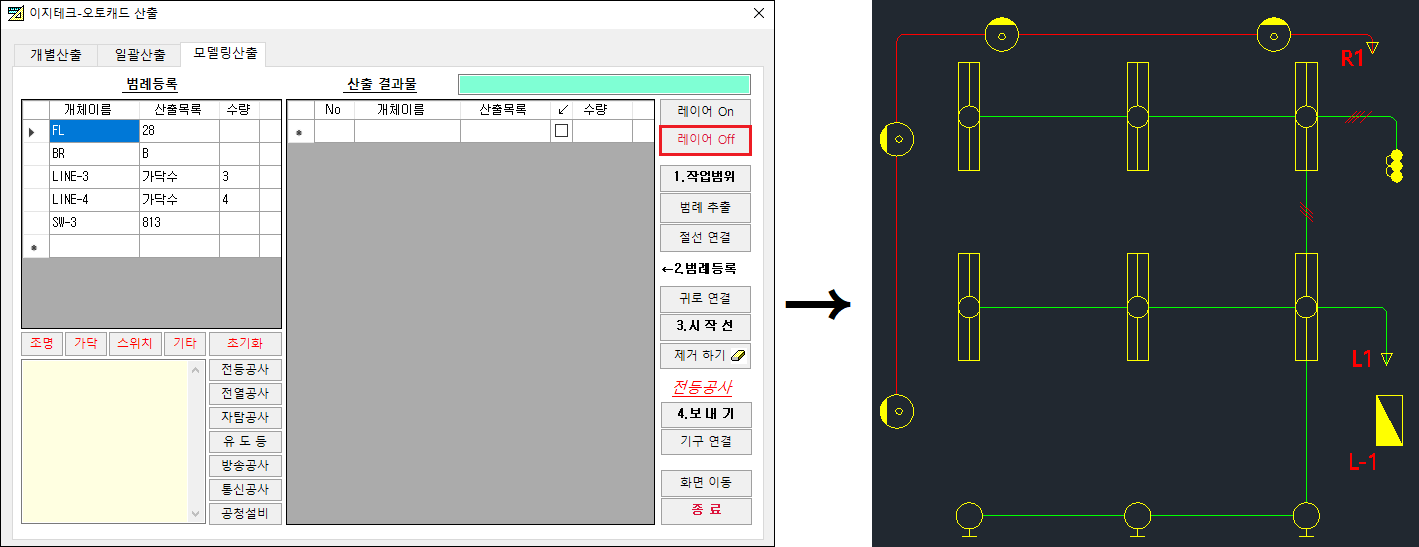

- 우측 메뉴의 [ 레이어 Off ] 버튼을 선택 후 건축선을 클릭(마우스 좌클릭)하여 건축선의 레이어를 숨김처리합니다.

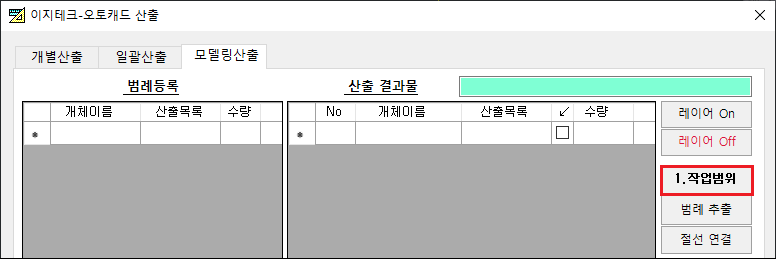

- [ 1. 작업범위 ] 버튼을 눌러 작업할 영역을 선택합니다.

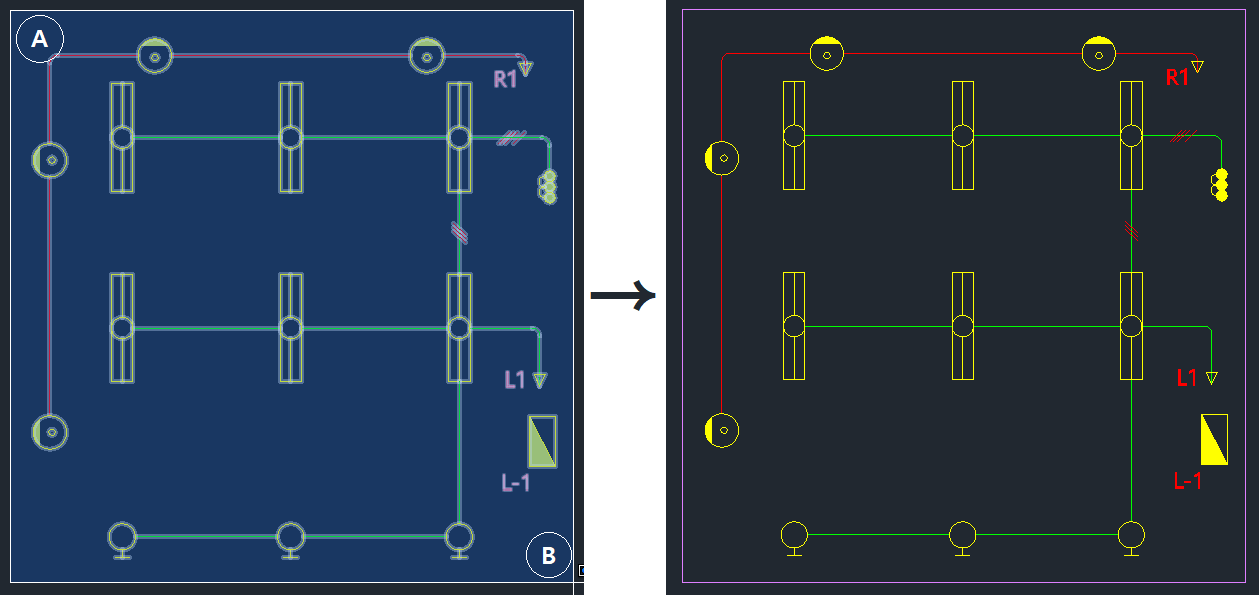

- A점에서 클릭(마우스 눌렀다 놓고) B점에서 클릭하여 작업할 영역을 선택합니다.
- 영역 선택이 완료되면 오른 쪽 그림과 같이 보라색 선으로 영역이 표시됩니다.

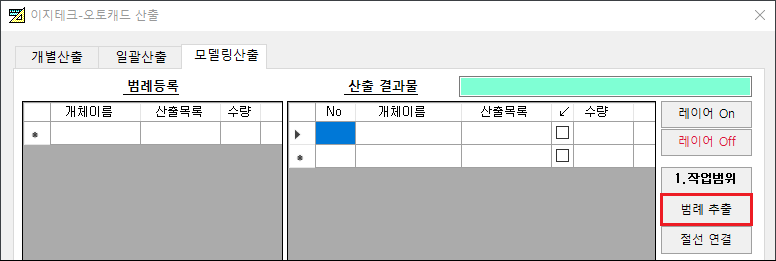

- 범례 추출 버튼을 눌러 도면에서 범례를 인쇄할 빈 공간에 위치를 잡아 마우스를 클릭(좌클릭)합니다.

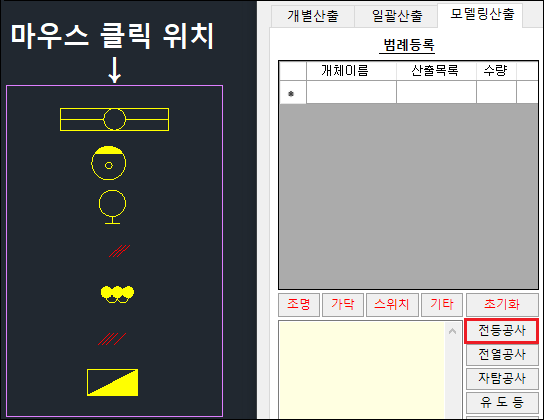

- 도면상 마우스를 클릭한 위치에 작업할 범위에 사용된 블록이 모두 나열되었습니다.
- [ 전등공사 ] 버튼을 눌러 기구의 산출목록을 참고합니다.

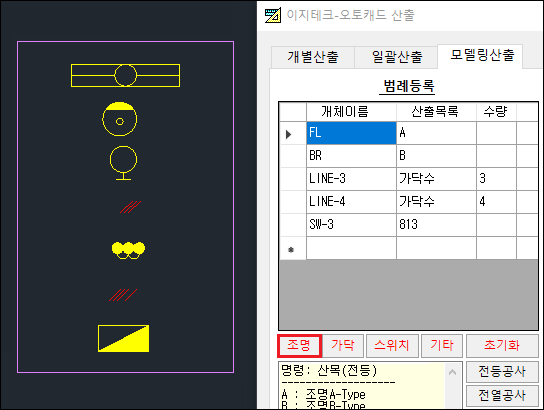

- [ 조명 ] 버튼을 눌러 추출된 범례 중에서 조명기구를 차례로 선택(마우스 좌클릭)한 다음 마우스 우측 버튼(또는 엔터, 스페이스바)을 눌러 등록합니다.
- [ 가닥 ] 버튼을 눌러 배선 가닥수 객체를 [ 스위치 ] 버튼을 눌러 스위치 객체를 [ 기타 ] 버튼을 눌러 풀박스, 정션 박스 등도 차례로 등록합니다.
- 조명기구의 경우 선택하는 순서대로 A,B,C…등으로 정해지고, 가닥수, 스위치 등은 개체이름을 참고하여 만들지만
도면 상황에 따라 등록된 내용이 달라질 수 있으므로 결과의 산출목록이나 수량을 반드시 체크해 주셔야합니다.

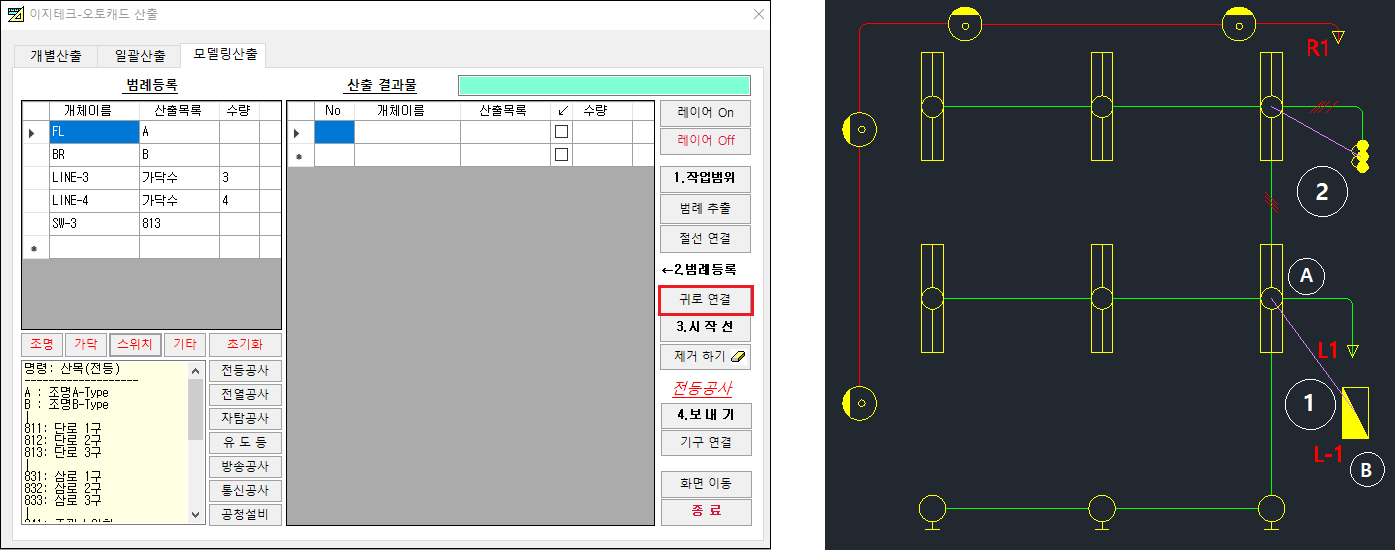

- [ 귀로 연결 ] 버튼을 눌러 첫 박스에서 분전반까지 선을 연결합니다.
※ 주의사항 : 마우스를 첫 박스에서 분전반을 향해 드래그하여 프로그램이 첫 박스가 어느 쪽인지 인식하도록 해야 합니다.
상단 그림을 예로들면 1번 귀로선은 마우스를 A에서 B로 드래그하여 연결합니다.
- 상단 그림의 2번 스위치선 같이 곡선으로 연결된 곳은 직선으로 연결합니다.
- 연결이 끝났으면 [ Esc ] 키를 입력하여 기능을 종료시킵니다.
- 앞서 안내한 2번 스위치 선은 직선으로 연결하면서 가닥표시가 이탈하였습니다. 이 때 가닥표시를 새로 연결한 직선의 위로 이동하여 줍니다.
(가닥표시에 마우스 좌클릭 후 다시 클릭(1회 추가 클릭, 더블클릭이 아님)하며 누르고 있으면 이동 커서로 바뀝니다, 그 때 드래그하여 이동하면 됩니다)

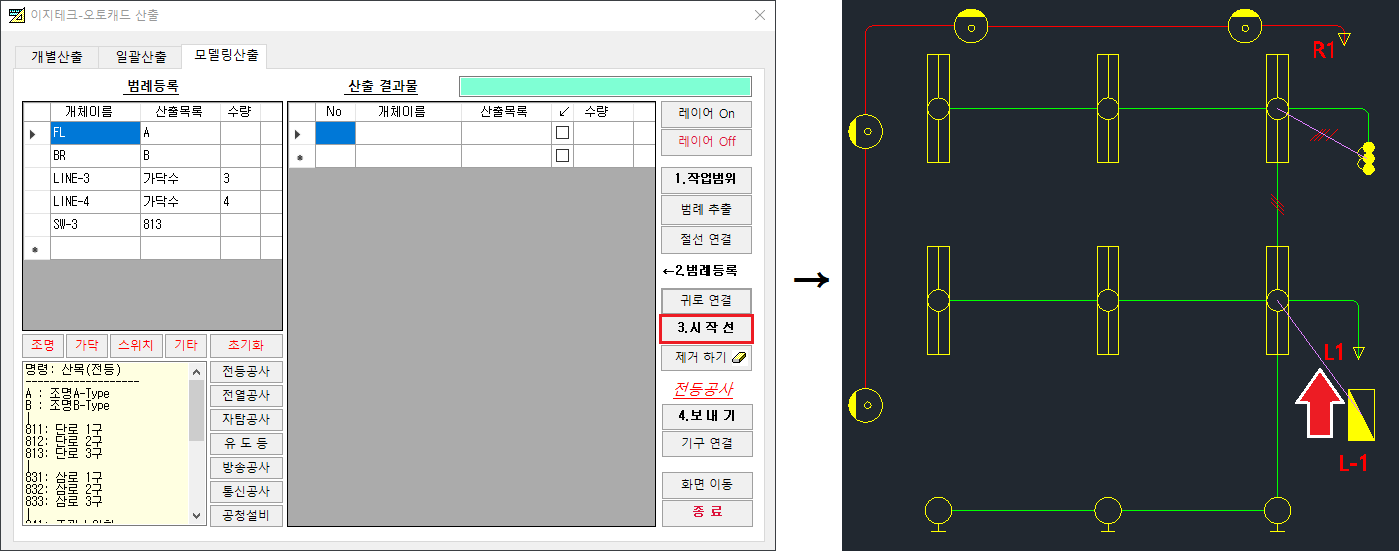

- [ 시작선 ] 버튼을 클릭합니다.
- 귀로선을 클릭한 다음 마우스 우측 버튼(또는 엔터, 스페이스 바)을 누릅니다.

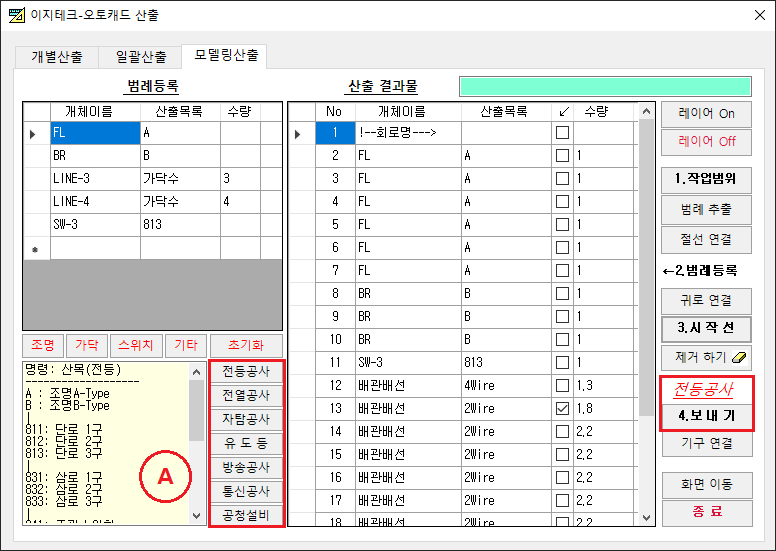

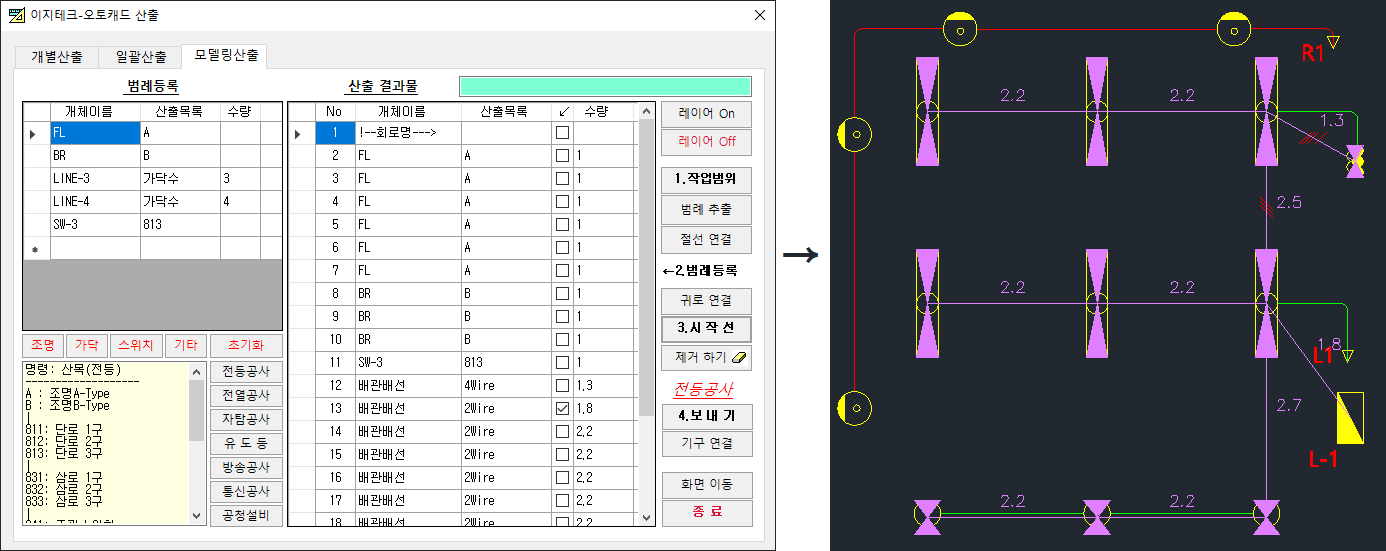

- 귀로에 연결된 기구 및 배관배선이 모두 산출되고 조명기구 및 스위치의 산출목록까지 산출되었습니다. 우측 그림처럼 산출된 결과에 대한 도면까지 완성하였습니다.
- 산출한 결과가 완성된 모습입니다. [ 보내기 ] 버튼을 눌러 이지테크 본 프로그램으로 결과를 전송합니다.
보내기 전에 [ 보내기 ] 버튼 위에 공사 분류를 확인하십시오. 공사 분류는 [ A ] 에서 선택한 결과와 관련이 있습니다.
5. 응용기능 : 여러 회로를 연속하여 산출하기
- 위의 사용방법을 응용하여 여러 회로를 연속으로 산출할 수 있습니다.
5-1. 앞에 설명한 [ 연결하기 ] 기능으로 산출하려는 여러 회로의 귀로선과 곡선부분을 연결합니다.

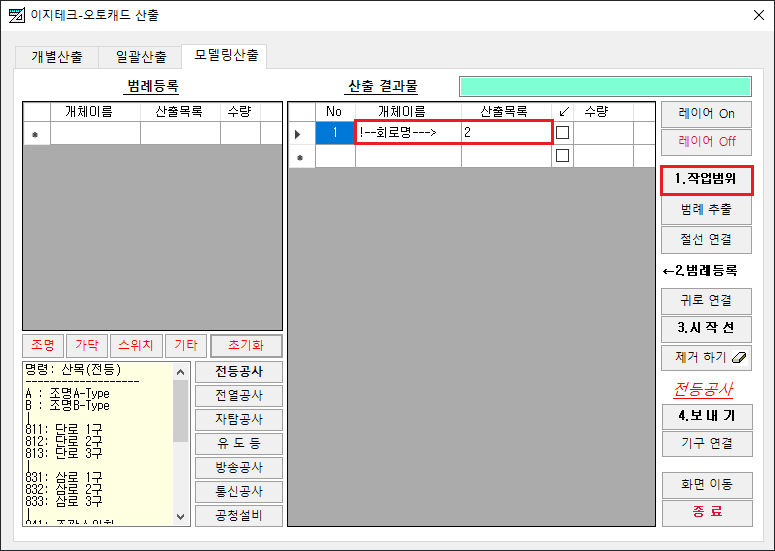

5-2. 산출목록에 회로 번호를 입력합니다. 숫자로만 입력하며, 해당 번호를 기준으로 회로번호가 정해집니다.
예를들어 산출목록에 2를 입력하고 3개의 회로를 연속으로 작업하면 이지테크로 전송시 #2, #3, #4 순으로 회로가 등록되며 산출이됩니다.
5-3. [ 시작선 ] 버튼을 누른 뒤 산출하려는 귀로선을 차례로 선택한 후 마우스 우측버튼을 클릭하면 차례로 산출하여 이지테크 본 화면으로 전송됩니다.
※ 주의사항 : 회로를 연속으로 산출할 경우에 한 가지 공사만을 해야 합니다.
예를 들어 전등과 전열을 연속하여 산출하면 전선 조합 등이 달라 잘못된 결과가 나옵니다.
6. 응용기능 : [ 절선 연결 ] 버튼의 사용
- [ 절선 연결 ] 기능은 전등공사 이외의 공사에서는
와 같이 공사 종류에 따라 특정한 텍스트 문자로 배관배선이 끊겨 있습니다.
이 부분을 연결하는 기능입니다.
- [ 절선연결 ] 버튼을 누른 후 도면의 어느 곳이나 선이 끊어진 부분의 텍스트 문자를 클릭한 다음 마우스 우측 버튼(또는 엔터, 스페이스 바)을 누르면 연결됩니다.
이 기능으로 끊겨진 선을 연결한 후에는 ESC 키를 입력하여 기능을 종료합니다. 이 후 앞에 설명한 전등공사의 사용방법과 같습니다.
- 기능 사용 후 연결되지 않는 선이나 곡선 등은 [ 연결하기 ] 버튼이나 [ 기구연결 ] 버튼 기능으로 보완해주십시오.
[ 절선 연결 ] 버튼은 절선의 거리가 일정 이상으로 길 경우는 적용되지 않습니다.
※ [ 기구연결 ] 기능은 [ 연결하기 ] 기능과 유사하나 경우에 따라 더 효율적일 수 있습니다.
- A기구 B기구 클릭한 다음 마우스 우측버튼(또는 엔터, 스페이스 바)을 누르면 한 구간이 연결됩니다.
여러 기구를 연속으로 연결할 경우엔 A기구, B기구, C기구… 등 차례로 선택한 다음 마우스 우측버튼(또는 엔터, 스페이스 바)을 누르면 연속으로 연결됩니다.
