이지테크 사용설명서

블록이 아닌 기구 블록화 하는 방법 안내

본 기능은 일부 기구 등을 블록으로 작업하지 않아(선과 원 등으로 그려진 경우)

기구산출 등이 되지 않을 경우 이를 일괄 블록화하여 사용하는 방법입니다.

캐드 버전과 PC 상황에 따라 옵션이나 기능에 차이가 있을 수 있으며 특정 캐드 도면의 경우 기능이 적용되지 않을 수 있습니다.

1. 파일열기

- 첫 연습시에는 C:\이지테크\내작업\DWG 폴더의 블록화 하기 연습용 파일.dwg 파일 열기를 합니다

  연습용 파일은 C:\이지테크\내작업\DWG 폴더에 있습니다.

2. 블록화 하기 안내

- 도면의 형광등은 6개의 선과 한 개의 원으로 구성되어 있습니다.

  이를 블록화 하지 않으면 모두가 선 개체로 인식하여 산출이 불가합니다.

- [ 레이어 Off ] 기능으로 건축선을 숨깁니다.

-  버튼을 클릭합니다.

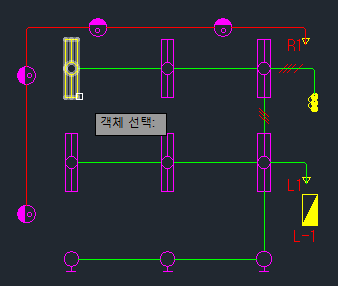

- 블록 화할 개체를 범위로 잡아 선택한 후 마우스 우측버튼을 클릭합니다.

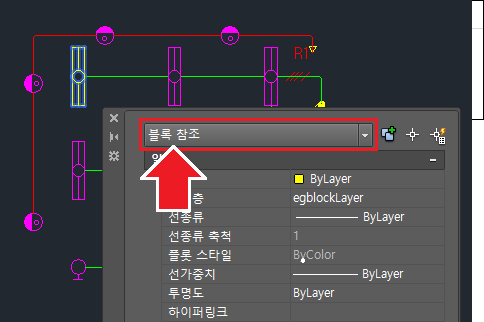

- 특성 옵션을 확인해보면 블록 참조로 변경된 모습을 볼 수 있습니다.

-  버튼을 눌러 선택하고 마우스 우측버튼을 클릭합니다.

-  로 블록을 만든 직후엔 블록 복사까지 포함되므로 이 기능은 건너뜁니다.

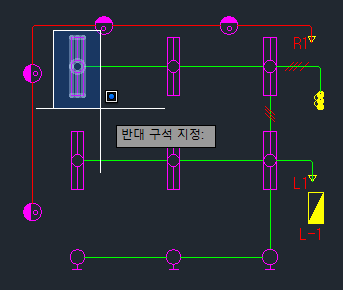

-  버튼을 눌러 블록화 할 개체를 범위로 선택한 후 마우스 우측 버튼을 누릅니다.

  미 선택시 뒤에 있는 선들이 남아 있어 산출시 해당 선이 산출될 수 있기 때문에 반드시 선택 후 붙이기 작업을 진행해야합니다.

※ 주의 ※

 [ 블록화 ] 기능을 반복하여 블록으로 만들 수도 있으나 이럴 경우 같은 기구이면서 블록의 이름이 각기 달라져

 기구 산출에서 같은 모양을 한꺼번에 산출할 수 없습니다.

 같은 모양의 기구이면 블록화 작업은 한 개만 하고 나머지는 붙이기 기능으로 변환을 권장합니다.

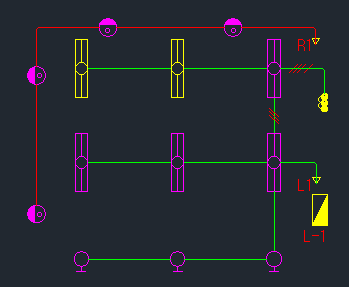

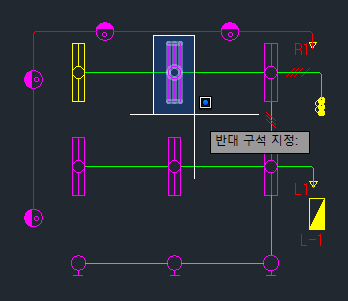

- 블록 개체를 복사한 샘플이 붙이기가 되었습니다. 연속으로 같은 작업을 반복하여 나머지 형광등도 붙여넣기를 합니다.

  Esc 키를 누를 때까지 반복작업이 가능합니다.

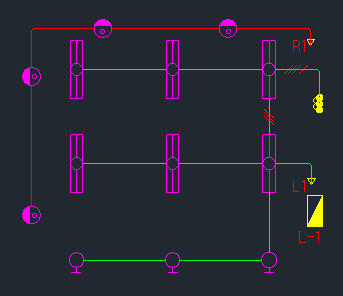

- 작업이 완료되었으며 이 후 캐드 개별 혹은 일괄 산출기능을 통해 작업해주시면 됩니다.
