이지테크 사용설명서

이지테크 네비게이터를 이용한 ' 일괄산출 ' 안내

AutoCAD 파일에서 물량을 일괄로 추출하는 기능의 설명입니다.

1. 캐드 일괄산출 시작 전 참고사항

- AutoCAD 산출기능은 사용자가 이지테크 프로그램으로 산출작업을 할 수 있어야 사용이 가능한 고급 기능입니다.

  프로그램 사용이 처음이신 경우 [ 산출기본 ] 편을 먼저 숙지하신 뒤 진행해야 합니다.

- AutoCAD 도면 일괄산출 기능의 기초 지식과 기능 버튼의 설명이 개별산출 설명서에 있으므로 11-1. 개별산출 설명서를 먼저 숙지 후 진행해주셔야합니다.

- 이 기능을 사용하기 위해서는 AutoCAD 정식버전(LT버전 제외)이 설치되어 있어야 하며, 모니터가 두 개 이상 설치되어 있어야 작업이 수월합니다.

(한 쪽 모니터엔 이지테크 프로그램이 다른 한 쪽에는 AutoCAD 프로그램을 사용)

- 본 기능은 AutoCAD 2018 64Bit에서 제작하고 테스트 하였습니다. 일정이상의 하위버전에서는 구동이 불가할 수 있습니다.

  캐드 버전과 OS 상황에 따라 안내되는 캡쳐본의 표시(마커, 색상 등)가 조금 상이할 수 있습니다.

- AutoCAD 파일은 산출한 결과물로 인하여 변형될 수 있으므로 도면의 사본을 만든 다음 작업하십시오.

- 제공된 교육용 동영상의 경우 패치로 화면 구성이나 일부 기능 등 상이할 수 있습니다.

※ 본 기능은 도면 상황에 따라 정상적으로 작동을 하지 않을 수도 있으며, 이러한 경우 프로그램의 AutoCad 개별 산출 기능을 활용하여 작업을 권장합니다.

2. 산출할 캐드 도면 실행하기

- 도면의 축척 등 정보를 인식하기 위해 이지테크 캐드 산출 네비게이터 보다 도면이 먼저 열려 있어야합니다.

- 첫 연습시에는 C:\이지테크\내작업\DWG 폴더의 AutoCAD시험용파일.dwg 파일 열기를 합니다

  연습용 파일은 C:\이지테크\내작업\DWG 폴더에 있습니다.

- 샘플 도면이 실행됩니다. 가능한 캐드 프로그램은 듀얼모니터에서 오픈하여 작업하는 것을 권장합니다.

※ 이지테크 작업 중 도면 교체시 주의사항 ※

AutoCAD 프로그램내 새로운 작업을 하기 위해 도면을 닫았거나 작업 도면을 바꿨을 경우엔

축척 등 도면의 정보가 변경되기 때문에 반드시 캐드 네비게이터를 재실행 해야합니다.

- 이지테크 네비게이터 종료 후 다시 프로그램 내 [ 오토캐드 ] 버튼을 누르거나

  AutoCAD 화면의 명령어 라인에 EGTOOLOPEN 명령으로 다시 실행할 수 있습니다.

3. 이지테크 캐드 네비게이터 실행하기

- 캐드산출을 위해 산출파일을 생성합니다. 작업할 파일이 000.기초작업(조명기구, 분전반) 줄과 함께 만들어 졌습니다.

- [ ≡    1* ] 버튼을 눌러 000. 기초작업(조명기구, 분전반) 공종 을지로 이동하여, 기구를 상황에 맞게 편집합니다.

  편집 방법은 < 산출응용 – 000. 기초작업 사용방법 > 항목을 참고바랍니다.

※ 주의 : 캐드 일괄 산출 기능을 위해서는 조명기구 상세도의 조명기구를 먼저 등록하셔야 합니다.

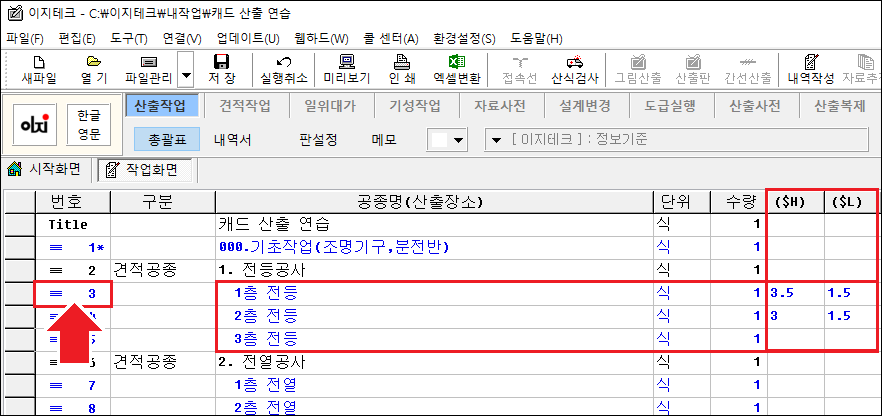

- 산출작업의 총괄표에서 작업할 공종을 등록합니다.

- ( 필수 ) 전등, 자탐, 방송 등 높이 산출이 필요한 경우에는 $H (층고), $L (이중천정 안 높이)를 등록합니다.

  ( 3층 전등과 같이 빈칸으로 두면 $H는 3, $L은 1.5로 적용됩니다. )

- 캐드 네비게이터 작업을 위해서는 산출작업 파일을 생성하고 산출작업 내역서에서 작업합니다.

  1층 전등을 산출하기 위해 [ ≡    3 ] 을 눌러 을지(내역서)로 이동합니다.

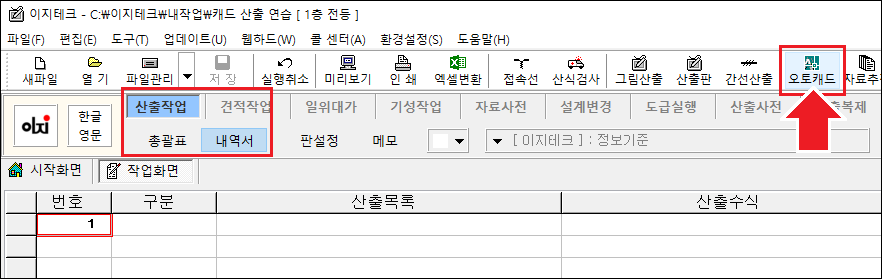

- 작업할 CAD 도면을 먼저 실행하고, 을지(내역서)로 이동하여 툴바의 [ AutoCAD ] 아이콘을 클릭합니다.

- 네비게이터는 구동시점에 도면의 축척 등의 정보를 불러와 작업할 준비를 하기 때문에 도면이 먼저 실행되어야 합니다.

※ 새로운 CAD 도면을 작업할 경우 반드시 네비게이터를 닫고 새로 작업할 도면을 실행하고 네비게이터를 다시 구동해 주십시오.

.

- 우측 상단에 다음과 같은 NETLOAD 과정을 자동으로 하는 프로그램이 나타납니다.

  일반적으로는 자동으로 실행되나 실행이 되지 않을 경우 [ 실행(netload) ] 버튼을 누릅니다.

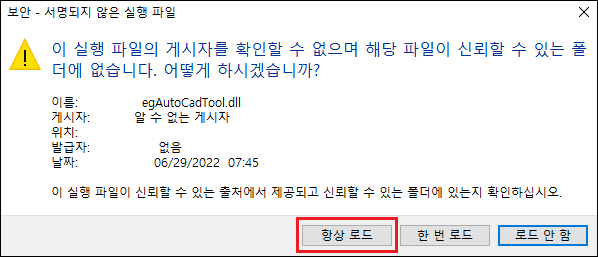

- 자동으로 NETLOAD하는 과정 중 다음과 같은 보안 화면이 나오면 [ 항상 로드 ]를 클릭합니다.

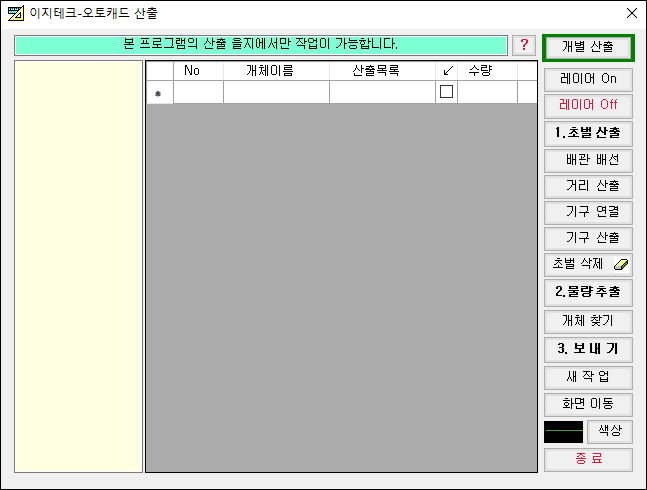

- 오토캐드 산출용 이지테크 일괄 산출 네비게이터가 실행됩니다. 기능은 아래에 설명합니다.

4. AutoCAD 일괄 물량 산출 도구 설명 (이지테크 네비게이터)

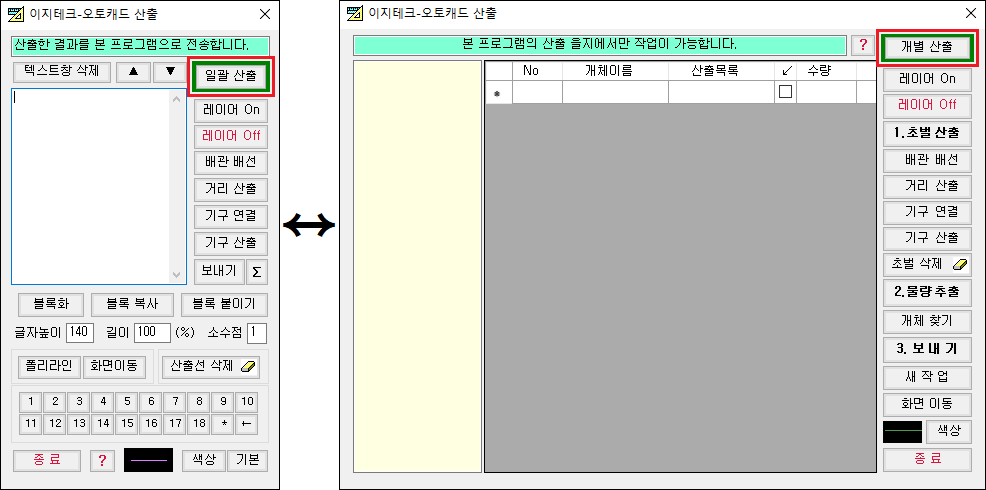

- 좌측모양의 네비게이터가 나오면 [ 일괄 산출 ] 버튼을 눌러 일괄산출용으로 전환합니다. (일괄산출용 네비게이터의 [ 개별 산출 ] 버튼을 누르면 다시 전환됩니다.)

※ 참고: 좌측의 네비게이터는 개별 산출용이며 우측의 것은 일괄 산출용입니다.

5. 일괄 산출판 버튼별 기능 안내

  : 개별산출 창으로 전환합니다.

  : 건축선 레이어를 숨기거나 나타냅니다.

  : 선택한 범위안의 선택한 색상의 개체를 산출합니다.

  : 배관 배선을 산출합니다.

  : A점, B점을 직선으로 산출합니다.

  : 기구와 기구 사이를 직선으로 연결하여 산출합니다.

  : 기구(개체)를 산출합니다.

  : 산출된 개체를 삭제(취소)합니다.

  : 산출된 개체의 물량을 추출합니다.

  : 기구를 통해 개체를 찾습니다.

  : 시트에 있는 물량을 본 화면 을지로 전송합니다.

  : 다음 작업(회로)을 준비합니다.

  : 도면을 마우스로 끌어서 이동할 수 있습니다.

  : 산출된 결과물이 그려질 색상을 바꿀 수 있습니다.

  : AutoCAD 산출용 툴을 닫습니다.

5. 캐드 일괄 산출 시작하기

5-1. 건축선 레이어 끄기

-  버튼을 누릅니다.

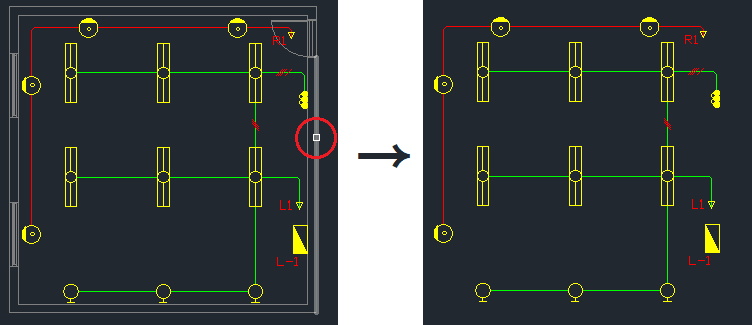

- 건축선에 커서를 맞추고(왼쪽 그림) 클릭하면 오른쪽 그림과 같이 레이어가 숨겨집니다.

  그리고 ESC키를 눌러 Layer Off 작업을 종료합니다.

5-2. 전등산출 작업하기

-  버튼을 누릅니다.

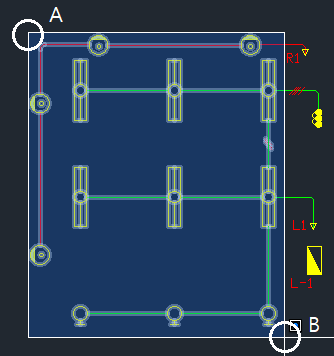

- A점에서 마우스를 눌렀다 놓은 다음, 마우스를 이동하여 B점에서도 눌렀다 놓습니다.

  (마우스를 누른 채로 드래그(끌기작업)하면 다른 결과가 나오므로 클릭 - 이동 - 클릭 순으로 작업해야합니다.)

- 개체가 선택되면 마우스 우측버튼을 클릭합니다.

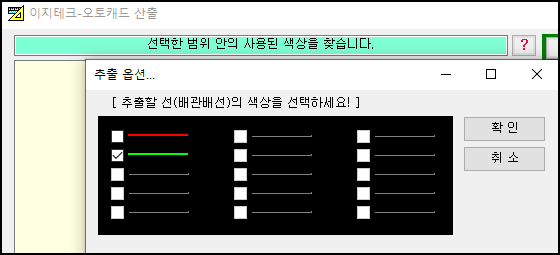

- 선택한 범위 내의 사용된 색상이 표시되었습니다. 산출할 영역을 선택합니다.

  예시에서는 전등을 먼저 산출할 것이므로 전등 배선색인 연두색만 체크하고 [ 확인 ] 합니다.

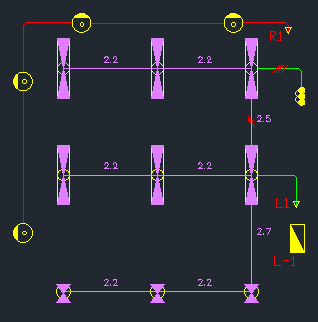

- 선택한 범위 내의 선개체 및 기구개체가 모두 산출되었습니다.  기구 개체는 선이 연결된 것만 산출됩니다.

- 선이 연결되지 않은 개체는 [ 기구 산출 ] 기능으로 추가 산출합니다.

- [ 거리 산출 ] , [ 기구 연결 ] 및 [ 기구 산출 ] 기능을 이용하여 나머지 부분도 모두 산출합니다.

  (이 기능 들의 사용 법을 개별산출의 설명서 내 안내되어 있습니다.)

- 필요 없는 부분이 있으면 [ 초벌 삭제 ] 기능을 이용하여 제거합니다.

  (AutoCAD 화면에서 커서로 해당 개체를 클릭(마우스 좌측 버튼)한 다음 키보드 [Delete] 키를 눌러 삭제해도 됩니다)

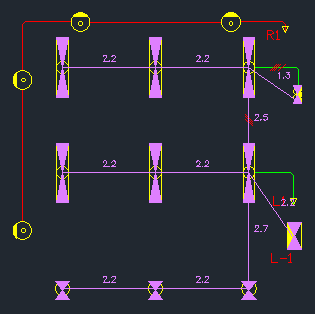

- [ 거리 산출 ] 기능으로 스위치선까지 산출하였습니다.

  [ 기구 산출 ] 기능으로 스위치, 분전반을 산출하였습니다.

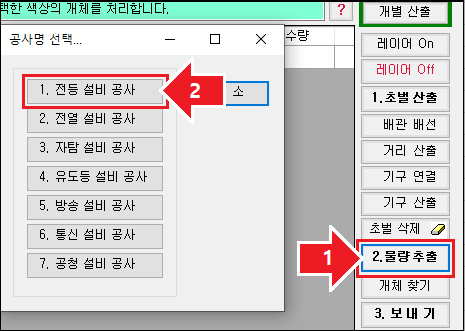

- [ 2. 물량추출 ] 버튼을 누른 후 [ 1. 전등 설비 공사 ] 를 선택합니다.

- 물량을 추출할 범위를 선택( 클릭 - 이동 - 클릭 )한 다음 마우스 우측 버튼을 누릅니다.

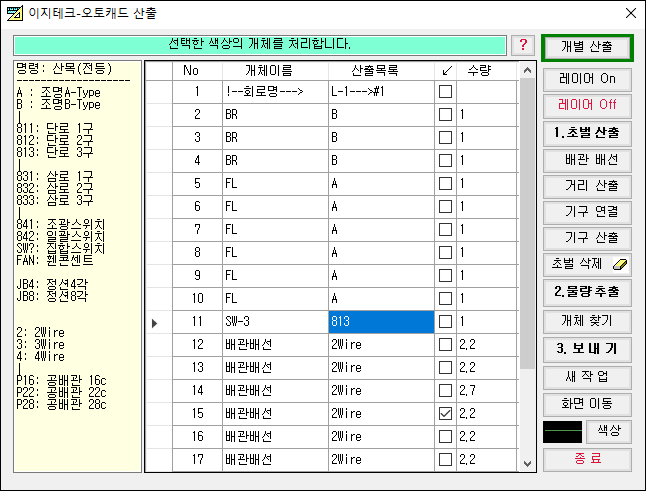

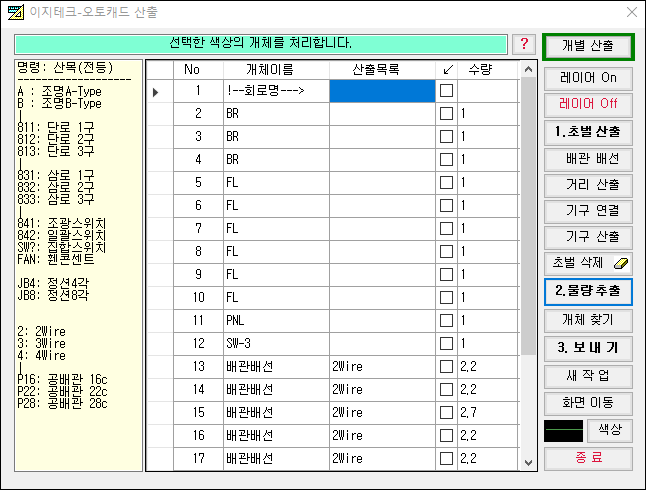

- 선택된 개체가 추출되었습니다. ( 개체이름은 도면내 기구들의 이름이 도출됩니다. )

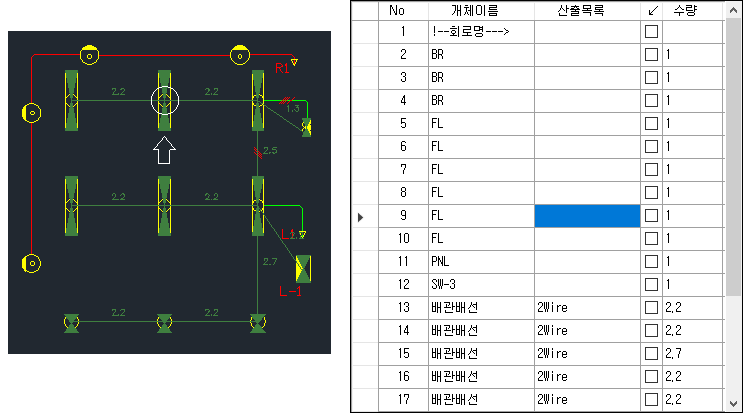

- 시트의 커서가 있는 줄의 해당 개체가 도면에 흰색 원 커서로 표시됩니다. 개체를 분석하여 산출목록을 작성합니다.

- 산출목록은 화면의 좌측 설명에 명령어를 직접 타이핑하여 등록할 수 있습니다.

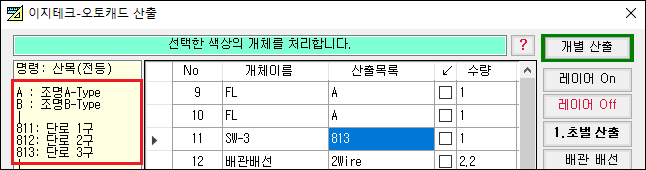

  예를들어 스위치가 단로 3구인 기구의 경우 산출목록에 813을, 조명기구는 A 또는 B 등 입력하여 등록할 수 있습니다.

-  조명기구는 영문 2Byte이내로 작성합니다. ( 예:  A, A1, AA ... )

-선 개체는 기본 적으로 2가닥으로 되어 있습니다. 2가닥 이외의 개체는 찾아 수정을 해 줍니다.

 선 개체는 가닥 수(예:3)만 입력하면 3Wire로 기록됩니다.



- 분전반으로 간 귀로는 귀로표시(↙) 줄의 체크박스를 체크합니다.

- 분전반은 P-1등으로 분전반 이름을 타이핑하여 기입합니다. 이지테크로 추출시 수작업 자재로 입력됩니다.

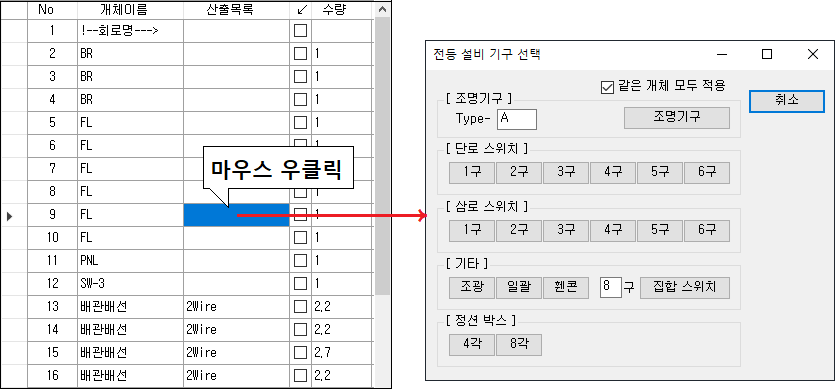

- 시트의 특정 개체 줄에서 마우스 우측 버튼을 누르면 다음과 같은 대화상자가 나와 산출목록을 선택할 수 있습니다.

- 반대로 시트에서 찾기 어려운 개체는 도면에서 (선)개체를 선택하여 산출목록을 입력할 수도 있습니다.

 [ 개체 찾기 ] 버튼을 눌러 도면의 해당 개체를 선택하고, 마우스 우측버튼을 눌러 대화상자가 나오면 해당 산출목록을 눌러 수정합니다.

▣ 개체 찾기 기능 설명

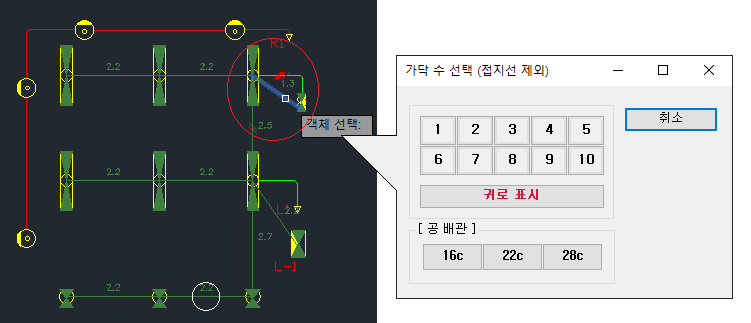

-  버튼을 클릭합니다. 조사하는 개체(예:스위치선)를 선택(마우스 좌측 버튼 클릭)한 다음 마우스 우측 버튼을 누르고

   해당 상황에 맞는 가닥수를 선택합니다. (예시에서는 4가닥이므로 4 를 선택)

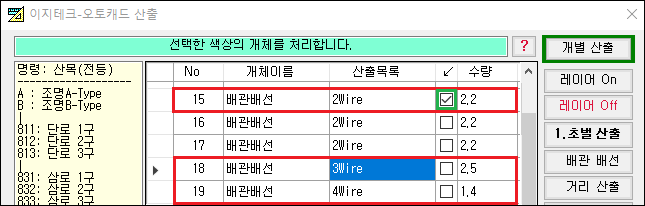

- 18번째 줄이 3Wire, 19번째 줄이 4Wire로 수정되었습니다.

- 같은 방법으로 분전반으로 연결된 선 개체(15번째 줄 초록색 네모부분)를 찾아 귀로표시(↙) 체크를 합니다.

- 줄 삭제는 삭제하고자 하는 번호 선택 후 < Ctrl + Y > , 줄 삽입은 삽입 위치의 번호란을 선택 후 < Ctrl + N > 키를 입력하여 활용할 수 있습니다.

- 모든 개체의 산출목록을 모두 채웠으면  버튼을 누릅니다.

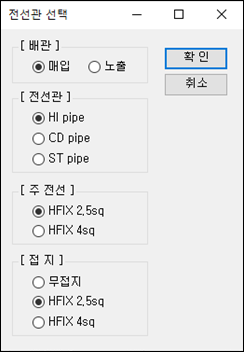

- 산출하는 전선과 전선관을 선택하여 [ 확인 ] 을 눌러 이지테크 프로그램의 산출작업 - 내역서로 전송합니다.

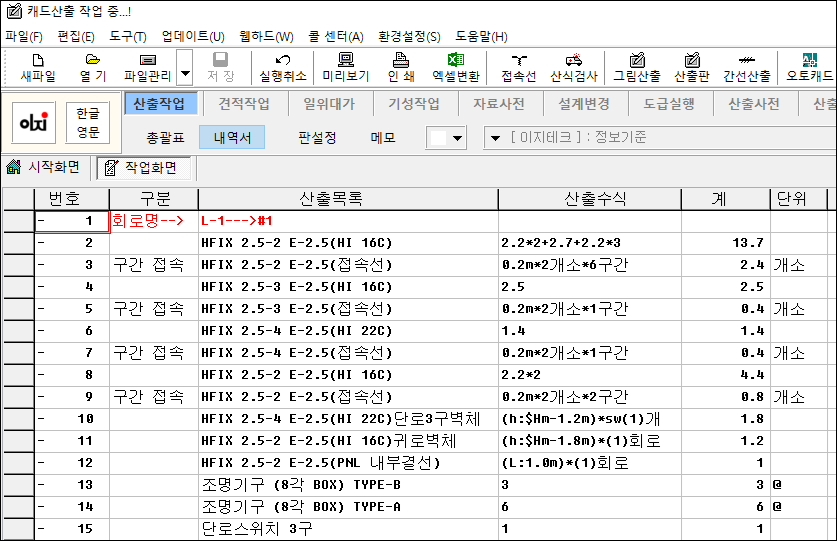

-산출된 물량이 본 프로그램 산출 을지로 전송되었습니다.

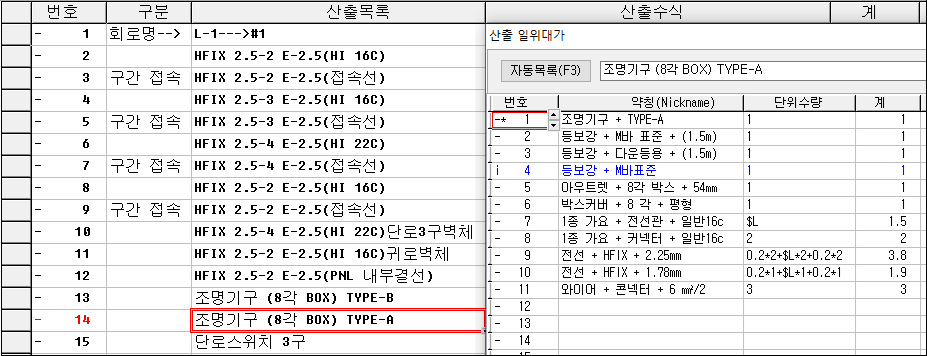

- 조명기구의 일위대가를 도면에 맞도록 수정합니다.

-  전등공종이 여러 공종일 경우엔 목록집계를 하여 일괄 수정합니다.

   해당방법은 < 산출응용 – 목록 및 산출일위대가 일괄 변경하는 방법 > 내 안내되어 있습니다.

5-3. 전열산출 작업하기

- 이지테크 프로그램 산출작업에서 파일을 생성 후 공종을 등록하고 전열공사 내역서로 이동합니다.

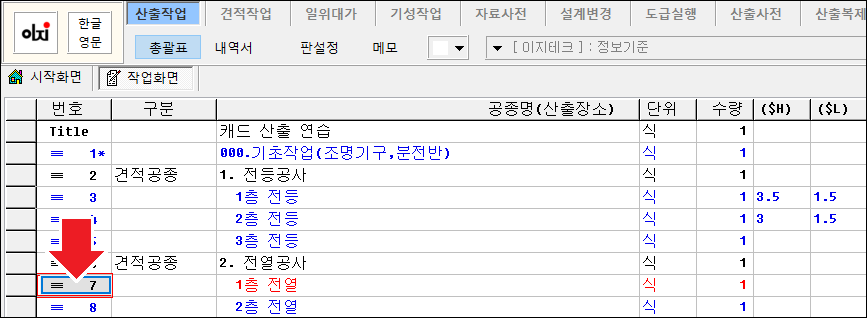

  예시에서는 [ ≡    7 ] 버튼을 눌러 1층 전열 공종의 을지로 들어 갑니다.

▣ 캐드 네비게이터 실행 및 건축선 숨기기

- 내역서에서  버튼을 눌러 캐드 네비게이터를 실행하고  버튼을 이용하여 건축선을 제거합니다.

  이 내용은 앞서 설명된 전등산출과 동일한 방식으로 작업을 진행해주시면 됩니다.

▣ 기구연결 기능을 통해 콘센트 산출하기

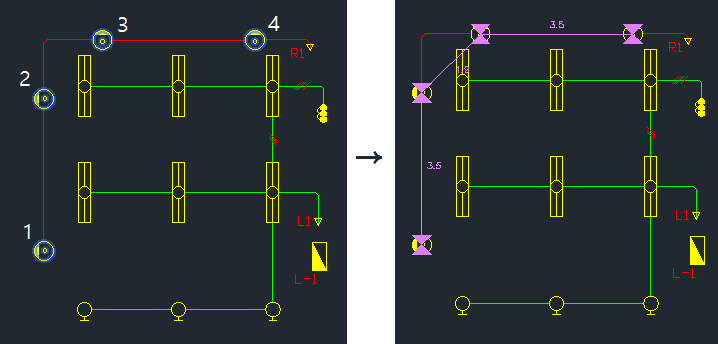

-  버튼을 선택하고 콘센트를 1번부터 4번까지 차례로 클릭합니다.

  마우스 우측 버튼을 눌러 산출시 오른쪽 그림과 같이 기구까지 모두 산출됩니다.

- 참고 : [ 개별산출 ] 네비게이터에서 [ 기구연결 ] 기능을 사용할 경우 선개체만 산출되며 기구는 별도로 산출해야 합니다.

▣ 귀로 산출하기

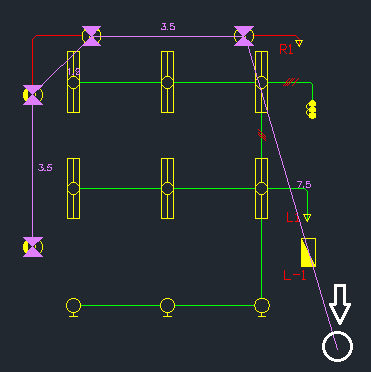

- 귀로는  기능으로 화살표 지점까지 30%~40%정도 연장하여 산출합니다.

  최단거리로 배관 작업을 할 경우 분전반까지만 산출합니다.

※ 귀로산출의 주의사항 ※

 - 귀로를 분전반까지만 [ 기구 연결 ] 기능으로 산출하거나 분전반까지만 설정할 경우 최단 거리로 배관이 산출됩니다.

   실제 현장에서 코너 각 배관을 통해 작업해야하는 구간의 경우 최단거리 길이의 130~140%정도 되므로 30~40%정도 더 설정하여 작업하는 것을 권장합니다.

▣ 물량 추출하기

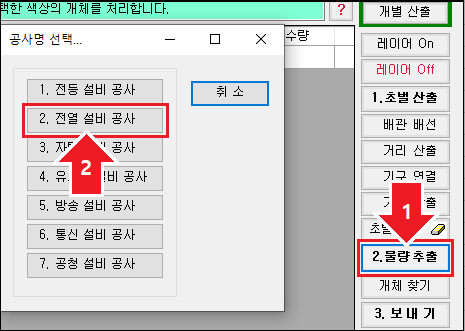

-  버튼을 누르고  버튼을 누릅니다.

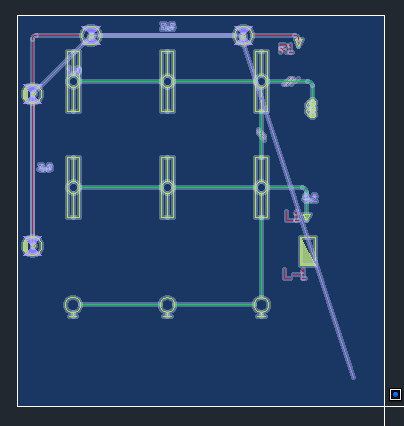

- 물량을 추출할 범위를 선택합니다. 우측 하단 구석에서 마우스를 놓은 다음 마우스 우측버튼을 누릅니다.

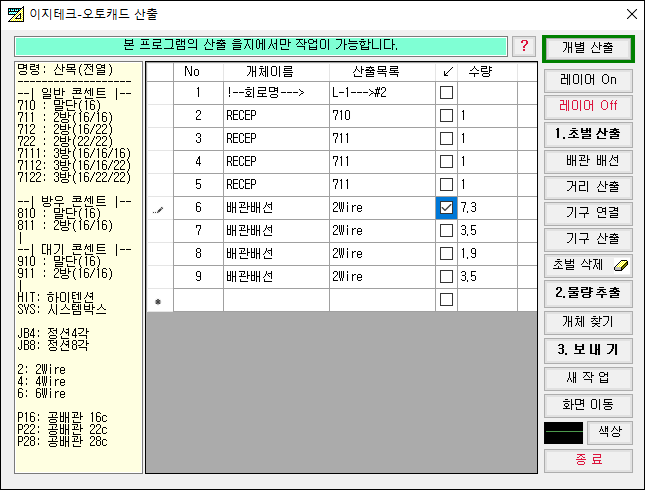

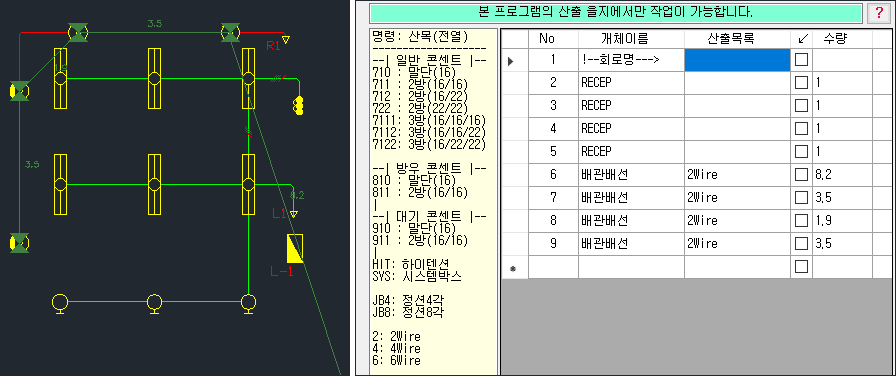

- 최종 산출선이 그려졌으며, 다음과 같이 개체가 산출되었습니다.

▣ 물량 정리 후 보내기 작업

- 좌측의 목록의 정보를 활용하여 직접 입력하거나 전등산출 작업과 같이

  마우스 우클릭 혹은 개체 찾기 기능 등을 활용하여 목록을 정리합니다.

- 목록 정리가 완료되면  버튼을 누릅니다.

-  버튼을 눌러 전선과 전선관을 선택하여 이지테크 프로그램으로 전송합니다.

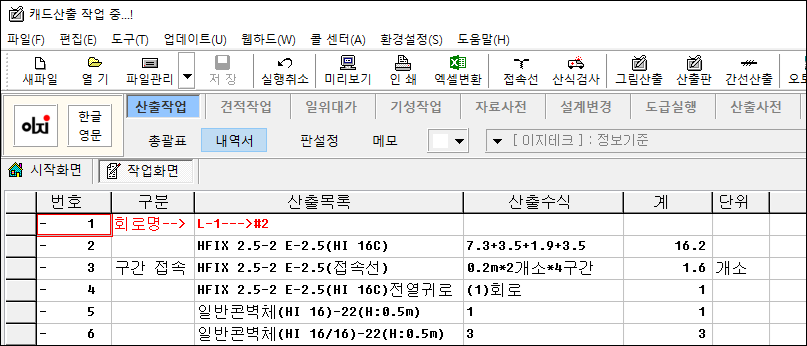

- 산출된 물량이 본 프로그램 산출 을지로 전송되었습니다.

▣ 통신, TV, 방송, 자탐, 유도등 공사 관련 안내

- 통신공사, TV공사 등은 전열산출 방식과 동일하게 작업하실 수 있습니다.

- 방송공사, 자탐공사, 유도등 공사는 전등공사와 유사하긴 하지만 공사종류 표시를 위해 배선 중간에 문자로 끊어져 있어

  ( 예: ㅡ F ㅡ ) [ 1. 초벌 산출 ] 이나 [ 배관 배선 ] 기능으로 산출이 안 되므로 [ 전열 공사 ] 산출 방식인 [ 기구 연결 ] 기능으로 응용하여 산출을 권장합니다.
