층마다 반복되는 조명기구 등의 산출 활용 방법 안내



000. 기초작업 내 조명기구 등의 자료를 미리 정리하고 해당 자료를 산출작업시 불러서 사용하여 활용할 수 있습니다.



1. 000. 기초작업 을지에서 조명기구 등 수정하기

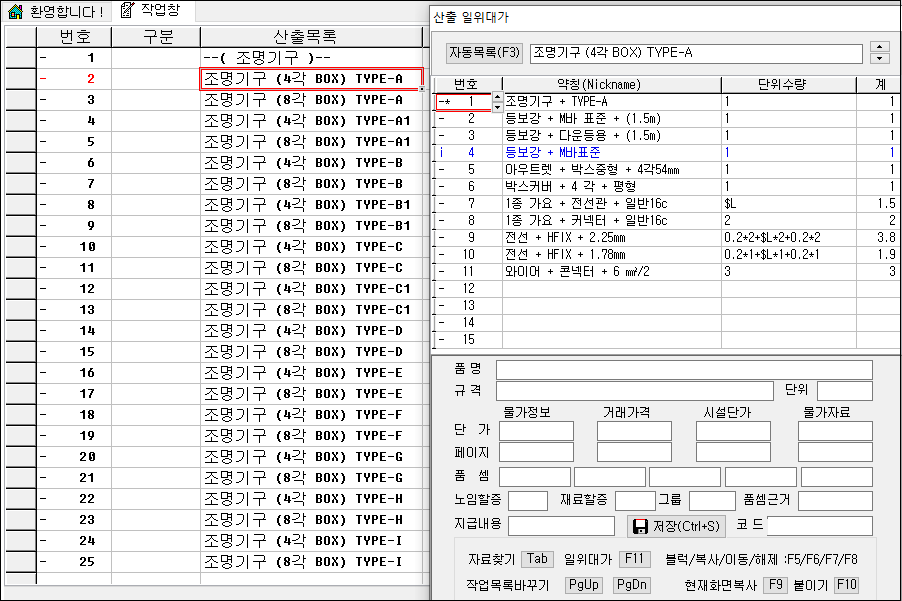

- 조명기구 (4각 BOX) TYPE-A 의 산출일위대가 내용입니다.


 위 그림의 산출일위대가는 매입형광등(A-Type)을 기준으로 기구에 포함될 수 있는 가능한 모든 경우의 세부아이템을 미리 매달아 놓은 것입니다.


- 조명기구 A-Type 시공에 필요한 세부아이템을 정리합니다.



1) 예를들어 등보강을 M바 표준을 사용한다면 3, 4번 행을 삭제합니다.

2) 다시 해당되는 전선 이외의 전선을 삭제합니다. (삭제키는 [ Ctrl + Y ] 이며 삽입키는 [ Ctrl + N ] 입니다.)

3) 단위수량은 결과수량을 넣거나 약간의 수식에 문자를 포함하여 표현할 수 있습니다.

4) 전선 HIV 2.5 수식의 내용 중 [0.2*2]는 천정 박스 쪽의 접속 선이며,

[ $L*2 ]는 천정 내 높이를 총괄표에서 $L에 등록한 수치로 가요 전선관용 배선이며, 다시 [0.2*2]는 조명기구 내부 결선용입니다.

  자세한 사항은 < 산출응용 매입등의 이중 천정 내 가요관 산출 > 항목에서 참고하실 수 있습니다.

5) 물론 조명기구는 자료사전의 DB를 부르거나, 명칭(예: 안방등)을 수정해도 됩니다. 더 필요한 자재가 있으면 15개 이내에서 추가할 수 있습니다.

6) 조명기구는 타입 별로 연결부가 많은 경우를 대비하여, 4각과 8각 BOX로 작성하였습니다.



2. 정리된 전등 등을 내역서에서 부르기


- 두 가지 방법 중 편한 방법을 사용하십시오. 산출할 공종 을지(내역서)로 들어갑니다.


2-1. 산출사전을 이용하는 방법

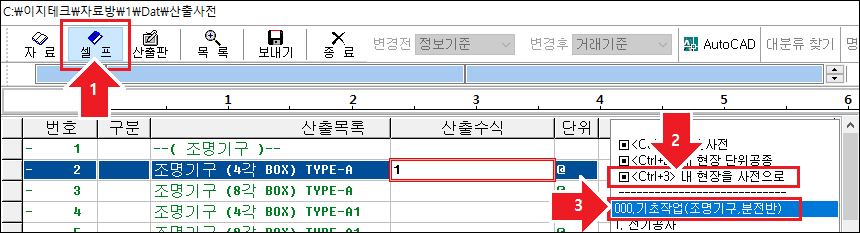

- [ Tab ] 키를 눌러 상단 [ 셀프 ] 버튼을 누르고(혹은 Ctrl + Tab 키를 이용가능), <Ctrl+3> 내 현장을 사전으로 – 000.기초작업(조명기구, 분전반) 순으로 누릅니다.

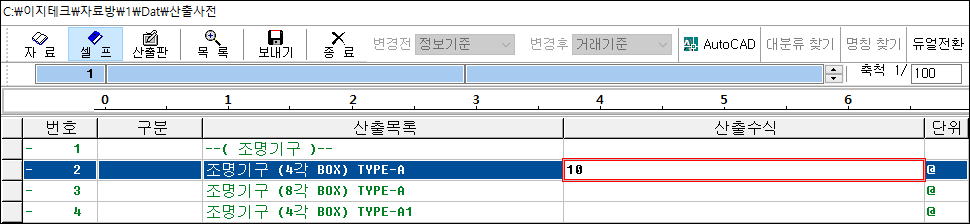

- 해당 화면에서 앞서 정리한 조명기구를 찾아 산출수식에 수량을 입력합니다.


2-2. 산출판을 이용하는 방법

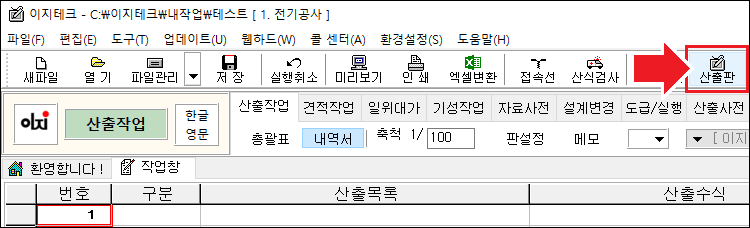

- 상단 [ 산출판 ] 버튼을 누릅니다. ( 혹은 핫키 Ctrl + B )

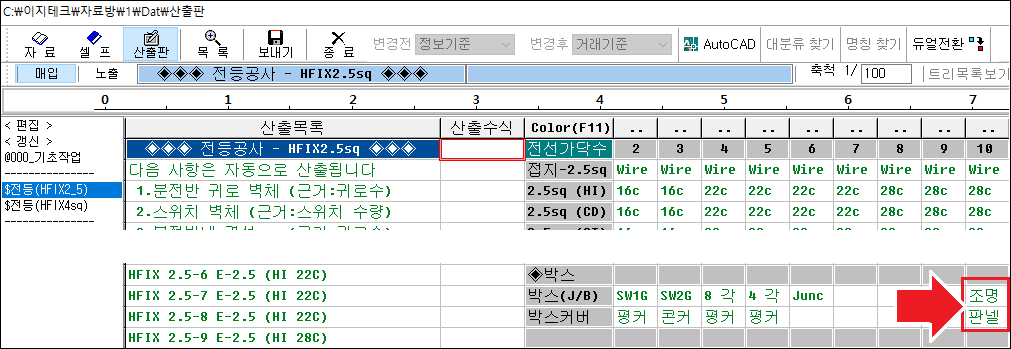

- 산출판 우측 하단 [ 조명 ] 을 누르면 000.기초작업의 조명기구 항목이 나타납니다.


- 만약 [ 조명 ] 항목이 화면상 나타나지 않을 경우 전체화면으로 산출판을 열거나 해상도를 높은 수치로 변경해주세요. (출력할 수 없는 크기의 경우 해당 위치가 보이지 않습니다.)

  모니터가 너무 작거나 해상도를 지원하지 않는 다면 2-1. 방법을 활용하여 작업해주십시오.



- 앞서 정리했던 조명기구를 찾아 수식에 수량을 입력합니다.
