' 000. 기초작업 ' 의 사용방법 안내
작업하는 현장(파일)에 한정해서 필요로 하는 자료들(예: 조명기구, 분전반 등)을 등록하여 작업이 용이하도록 고안된 공종입니다.
- 000. 기초작업 공종은 산출 파일 생성 시에 자동으로 만들어 지며, 엑셀변환이나 인쇄시 나타나지 않는 공종입니다.
- 이 공종의 내용이 산출판의 조명 기구 등에도 연결되기 때문에 삭제하지 않는 것을 권장합니다.
1. [ 000. 기초작업 ] 을 강제로 만드는 방법 (자동으로 만들어 지지 않았거나 실수로 지웠을 때)

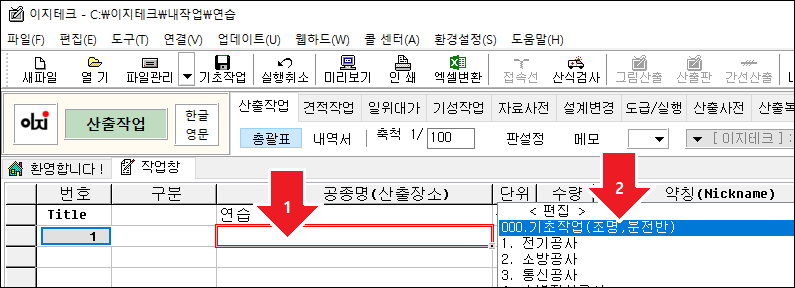

- 1번째 줄의 공종명에 커서를 놓고 우측에 보이는 리스트박스에서 [ 000. 기초작업 ] 을 클릭합니다.

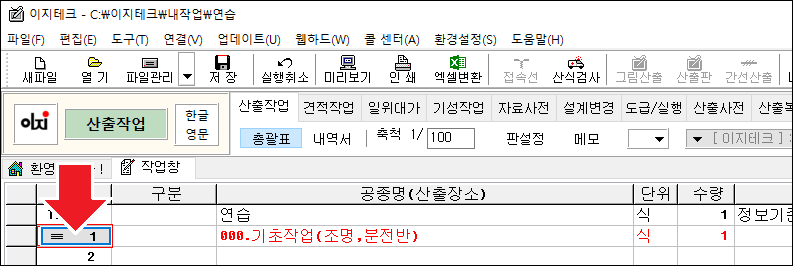

- 공종명이 만들어지면 [ ≡ 1 ] 버튼을 클릭하여 을지(내역서)로 화면을 이동합니다.

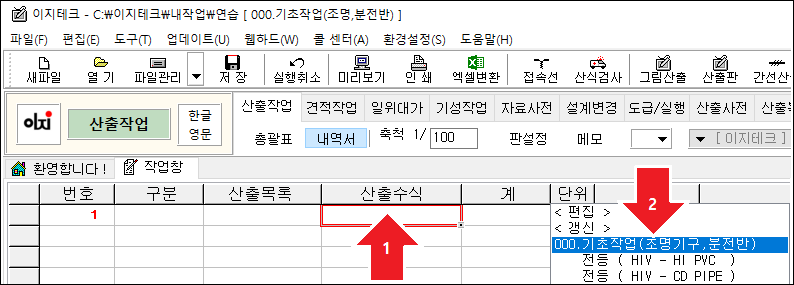

- 내용이 없는 을지에서 산출 수식에 커서를 놓고 우측의 리스트 박스에 있는 [ 000. 기초작업(조명기구, 분전반) ] 을 클릭합니다.

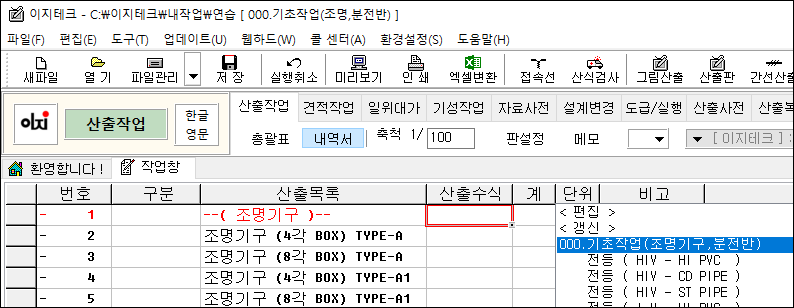

- [000. 기초작업]의 기본 내용이 입력된 산출 을지(내역서)의 모습입니다.
2. 000. 기초작업의 내용 및 활용방법 (을지)

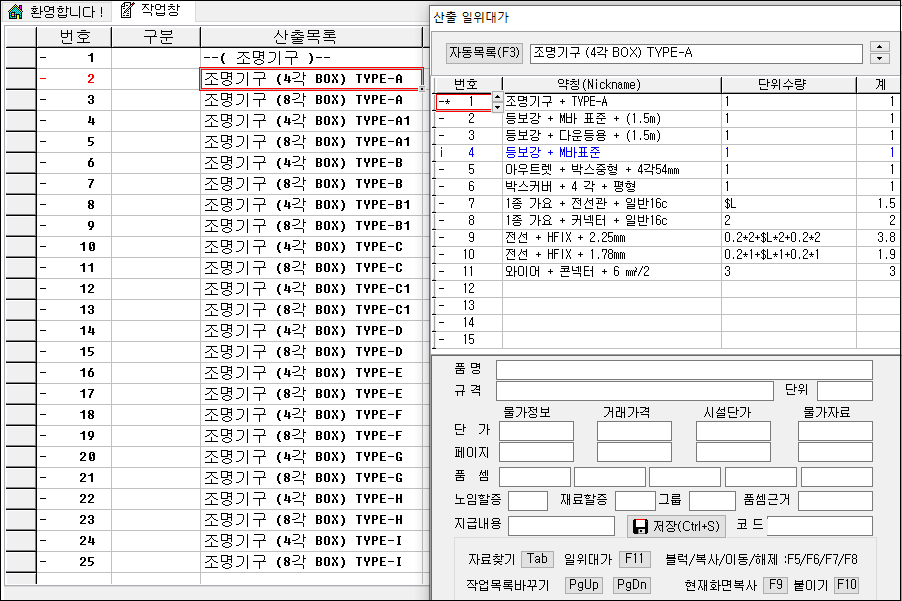

- 조명기구 (4각 BOX) TYPE-A 의 산출일위대가 내용입니다.
위 그림의 산출일위대가는 매입형광등(A-Type)을 기준으로 기구에 포함될 수 있는 가능한 모든 경우의 세부아이템을 미리 매달아 놓은 것입니다.
- 조명기구 A-Type 시공에 필요한 세부아이템을 정리합니다.
1) 예를들어 등보강을 M바 표준을 사용한다면 3, 4번 행을 삭제합니다.
2) 다시 해당되는 전선 이외의 전선을 삭제합니다. (삭제키는 [ Ctrl + Y ] 이며 삽입키는 [ Ctrl + N ] 입니다.)
3) 단위수량은 결과수량을 넣거나 약간의 수식에 문자를 포함하여 표현할 수 있습니다.
4) 전선 HIV 2.5 수식의 내용 중 [0.2*2]는 천정 박스 쪽의 접속 선이며,
[ $L*2 ]는 천정 내 높이를 총괄표에서 $L에 등록한 수치로 가요 전선관용 배선이며, 다시 [ 0.2*2 ] 는 조명기구 내부 결선용입니다.
자세한 사항은 < 산출응용 – 매입등의 이중 천정 내 가요관 산출 > 항목에서 참고하실 수 있습니다.
5) 물론 조명기구는 자료사전의 DB를 부르거나, 명칭(예: 안방등)을 수정해도 됩니다. 더 필요한 자재가 있으면 15개 이내에서 추가할 수 있습니다.
6) 조명기구는 타입 별로 연결부가 많은 경우를 대비하여, 4각과 8각 BOX로 작성하였습니다.
3. 본 화면과 산출일위대가 화면간의 작업위치 이동 방법
- 산출일위대가 화면은 커서가 산출목록에 있을 때만 나타납니다.
이때 [ Enter ] 키를 입력하면 작업위치가 산출일위대가 창으로 이동합니다. 다시 [ Esc ] 키를 입력하면 본 화면으로 돌아옵니다. (마우스로도 가능)
- 작업위치가 산출일위대가 창에 있을 때 좌측 본 화면의 상/하 목록간 이동을 [ PageUp ] 또는 [ PageDown ]을 사용하여 이동할 수 있습니다.

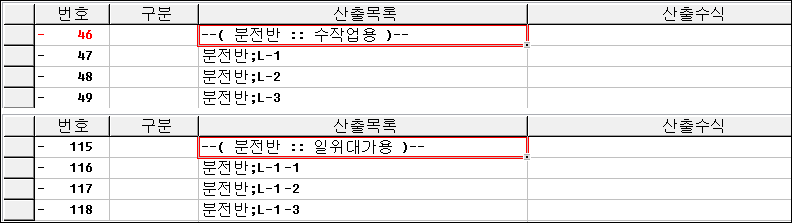

4. 분전반 산출 ( 수작업용 / 일위대가용 )
- 조명기구 완성 후 화면을 아래로 내리면 분전반 자료가 있습니다.
- [ 수작업용 ] : 견적파일 내역서 작성 때 단위 당 금액을 1 식으로 등록하고자 할 때 (일반자재로 등록하고자 할 때)
- [ 일위대가용 ] : 견적파일 내역서 작성 때 정식 일위대가로 작성하고자 할 때 (견적서 작업 후 세부내역서를 등록해야 합니다.)
- 산출에서는 정식 일위대가 분전반의 경우 수량만 산출하고, 일위대가의 세부 내용은 산출완료 후 내역 작성한 다음 [견적작업]에서 합니다.
