구간 접속 산출방법 안내
1. 구간의 이해
- 구간접속은 산출수식을 분석하여 부호로 둘러 쌓인 수치를 1구간으로 산출합니다.
- 예를 들어
2.3+3.2+5+2.3 : 4구간 ( ‘ + ‘ 로 계산된 숫자마다 1구간으로 인지합니다. )
2.3*3+1.2+2+4 : 6구간 ( ‘ * ‘ 로 계산된 수치는 곱한 수량만큼 구간으로 인지합니다. )
2.3+<1.5+2.3>+3 : 3구간 ( ‘ < > ‘ 로 둘러 쌓인 부분은 묶어서 1구간으로 계산합니다. )
- 구간접속은 1구간으로 산출된 양 끝에 박스가 있다고 가정하고 그 박스 내의 전선접속을 의미합니다.
2. 구간 접속 옵션 설정하기

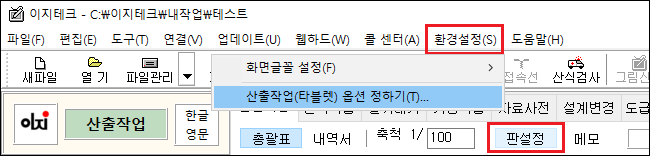

- 산출작업의 [ 판설정 ] 버튼 또는 상단 메뉴 [ 환경설정 ] - [ 산출작업(타블렛)옵션 정하기 ] 항목을 누르면 아래의 항목이 나타납니다.
- 케이블과 일반전선의 접속 선 길이 및 용어를 설정할 수 있습니다.
3. 구간접속 입력하기

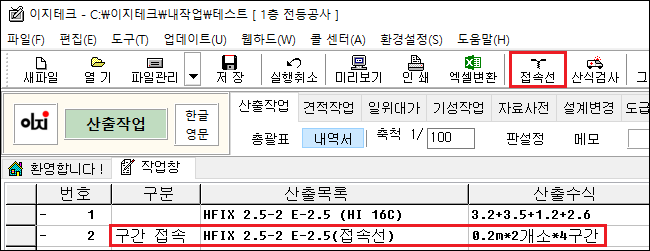

- 구간접속이 만들어진 화면입니다. 산출시 산출판이나, 그림산출을 사용할 경우엔 접속선이 자동으로 산출이 됩니다.
그러나 을지화면에서 직접 산출했을 경우엔 수식 입력 후 [ 접속선 ] 버튼을 누르는 시점에 생성됩니다.
4. 구간접속 기능의 조건
- 구간접속 기능은 산출일위대가 목록이 HFIX 2.5-2 E-2.5(HI 16C) 와 같이 전선과 전선관으로 이루어진 경우에 동작을 합니다.

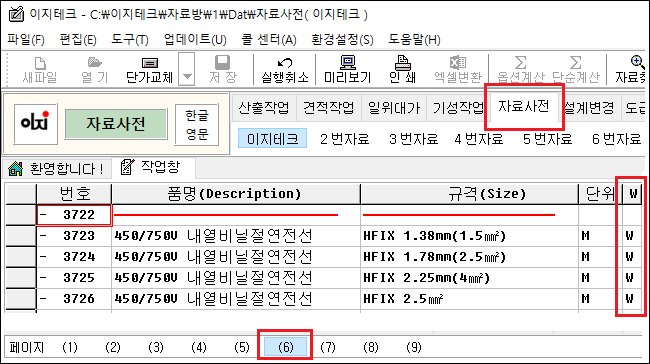

또한 산출일위대가에 있는 전선이 특정한 정보를 가지고 있어야 합니다. 다음화면은 자료사전의 [6] 페이지 화면입니다.
- 전선과 케이블은 W 열 속성에 일반전선은 W, 케이블은 C, 파이프는 P 등으로 표시하여 구분하며 등록된 내용을 인식하여 구간접속이 설정됩니다.
5. 구간접속의 수동산출

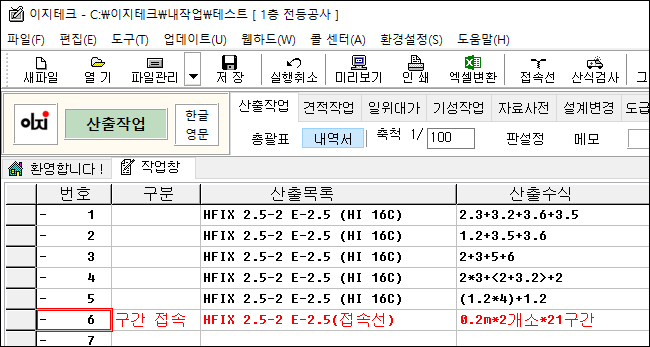

- 커서를 구간접속을 나타낼 위치에 놓습니다. (그림에서는 6 번째 줄)
[ Ctrl + 1 ] = 0.2m*2개소* 5 구간으로 5번 줄만 산출합니다.
[ Ctrl + 2 ] = 0.2m*2개소*10 구간으로 4,5번 줄을 산출합니다.
[ Ctrl + 3 ] = 0.2m*2개소*14 구간으로 3,4,5번 줄을 산출합니다.
[ Ctrl + 4 ] = 0.2m*2개소*17 구간으로 2,3,4,5번 줄을 산출합니다.
[ Ctrl + 5 ] = 0.2m*2개소*21 구간으로 1,2,3,4,5번 줄을 산출합니다.
- 다시 설명하면 [ Ctrl + 현재 줄 위로부터 산출할 줄 수 ] 키를 입력합니다. (최고 9줄까지)
