캐드 산출시 결과선의 위치 오류시 해결방법
본 기능은 도면 설정이 U C S(User Coordinate System)로 그려진 경우 해결법입니다. 건축도면 등 일정상황에는 도면이 UCS로 제작되며, 그때 결과선 위치에 오류가 생깁니다.
산출 후 결과선이 이상한 곳에 그려지거나, 나타나지 않을 때 사용하시면 됩니다.
- 캐드 도면 좌측 하단부에 아래의 그림과 같이 화살표 꼭지점에 네모가 없는 경우 UCS로 제작된 도면입니다.
이 경우 사용자가 임의로 좌표를 설정할 수 있기 때문에 캐드 산출기능을 사용 후 결과선이 어딘가 다른 위치로 찍혀 나타나게 됩니다.
※ 위 화살표가 보이지 않는다면, UCSICON 명령을 입력하여 ON으로 해주시면됩니다.
- UCS의 도면을 W C S(World Coordinate System)로 변경하여야 기본값 위치로 기준점이 설정되어 정상적인 위치에 결과값이 표기가 됩니다.
- WCS로 제작된 도면의 경우 좌측하단의 화살표 꼭지점에 그림과 같이 네모가 표시됩니다.
▷ UCS 도면을 WCS 도면으로 변경하는 방법
1. 해당 도면을 열어 상단메뉴 [ 도구(T) ] – [ 명명된 UCS(U) ] 를 누릅니다.

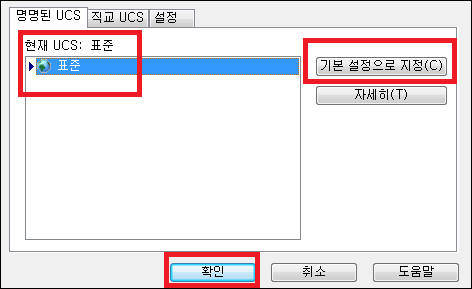

2. 명명된 UCS의 [ 표준 ]을 선택 후 [ 기본 값으로 지정(C) ] 후 [ 확인 ]을 누릅니다.
※ 주의 :
1. 안내설명은 AutoCad 2008 버전을 예로 들었으며, 버전마다 메뉴위치나 명칭이 상이할 수 있습니다.
2. 가급적 도면의 사본을 만들어 두고 작업하시길 권장합니다.
3. 상황에 따라 도면자체에 오류가 있는 경우는 위 과정을 거쳐도 해결되지 않을 수 있습니다.
