분전반, 스위치 등의 벽체 산출원리 안내



전등산출 등에서 분전반 귀로, 스위치 벽체, 매입 조명기구 등의 천정 내 배관(가요관) 등을 자동으로 산출하기 위한 총괄표에서의 예비작업을 안내합니다.

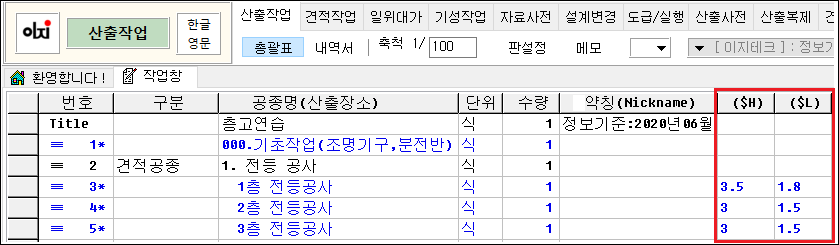

- ( $H ) : 층고 (높이) : 내용이 없으면 기본값인 3M로 적용


- ( $L ) : 천정고 (높이) : 내용이 없으면 기본값인 1.5M로 적용


- ( $A ), ( $B ) : 추후 사용에 대비한 예비 칸으로 현재는 사용하지 않는 공간입니다. (본 항목은 하단 페이지(2)를 누르면 보실 수 있습니다.)

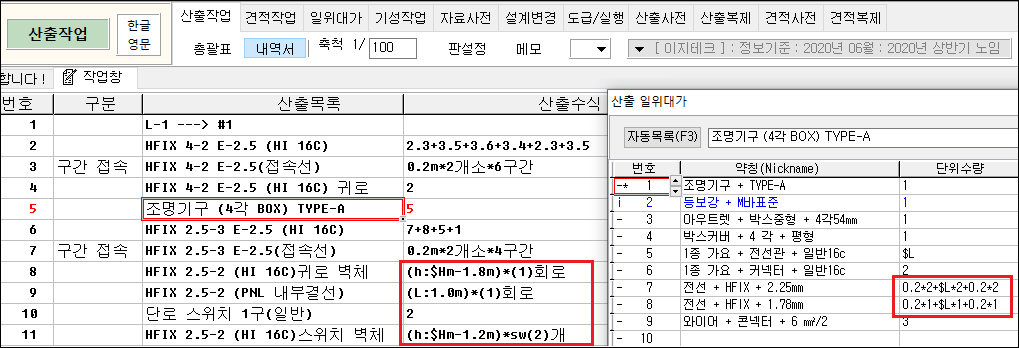

- 벽체 배관이 적용된 산출 목록의 일부 모습입니다.



- 벽체 부분 중 귀로 벽체를 보면 산출수식의 내용 중에 ( $Hm-1.8m ) 수식이 있습니다.


- 이 부분이 나중에 견적파일로 변환하거나 인쇄 또는 엑셀 변환 시 앞의 총괄표 해당 공종 ( $H ) 열의 수치가 3.5라면 3.5m-1.8m로 치환 후 계산됩니다.



- 조명기구에 대한 산출일위대가 일부 화면입니다.


- 5, 7, 8번째 행에 ‘ $L ’란 문자가 들어 있습니다. 이 또한 총괄표 ( $L ) 에 있는 수치가 대입되어 계산됩니다.


※ 참고: 총괄표의 ( $H ), ( $L ) 등은 견적파일로 변환하거나 인쇄 또는 엑셀로 변환하기 전까지 수정하실 수 있습니다.
