간선산출판의 간선 및 동력산출 방법 안내

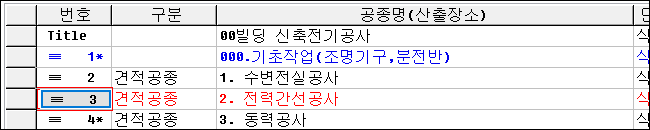

- 산출할 공종의 내역서(을지)로 들어갑니다. 상단의 예로 들면 [ ≡ 3 ] 버튼을 클릭합니다.

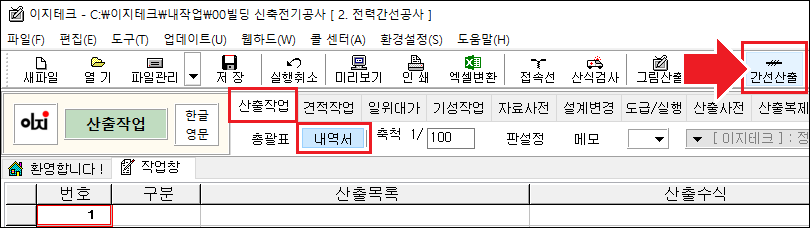

- 산출작업의 내역서 항목에서 [ 간선산출 ] 버튼을 클릭합니다.

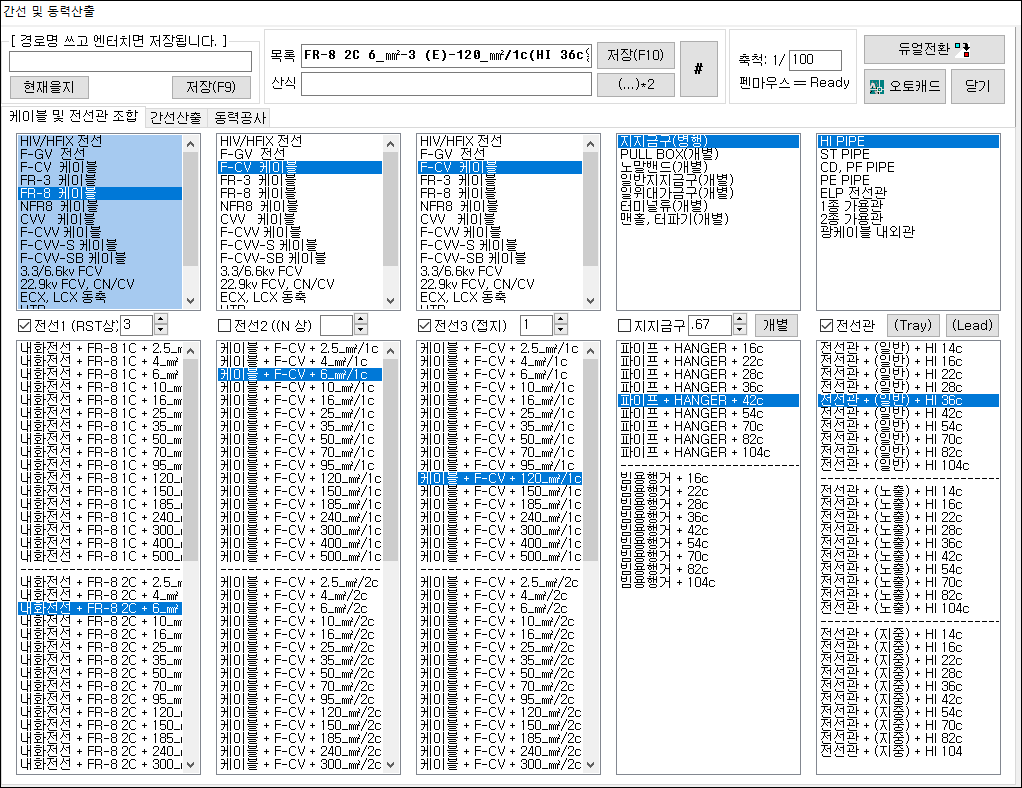

- 간선 산출판(전선- 전선관 조합 기) 전체 화면입니다.
- 전선 - 전선관 조합기에는 그림과 같이 위쪽엔 전선의 종류 아래쪽엔 해당 전선의 내용이 규격 별로 있습니다.
- 이렇게 구성된 내용은 전선 3종류(주전선, N 상, 접지), 행거 또는 기타자재, 전선관 등 모두 5가지의 내용을 조합할 수 있도록 구성되어 있습니다.
- 이에 대한 수정 편집방법은 < 산출기본 – 간선 산출판의 수정 및 추가 > 항목을 참고바랍니다.
- 리스트 박스간 이동하기의 2가지 방법
1. 리스트 박스간 수평이동은 방향키인 [ ← ] 또는 [ → ] 키이며, 상/하 리스트박스간 이동은 [ Ctrl + ↓ ] 또는 [ Ctrl + ↑ ] 입니다.
2. [ Tab ] (정 방향) 또는 [ shift + Tab ] (역 방향) 을 누르면 차례로 이동됩니다.
- 전선(케이블)의 조합하기

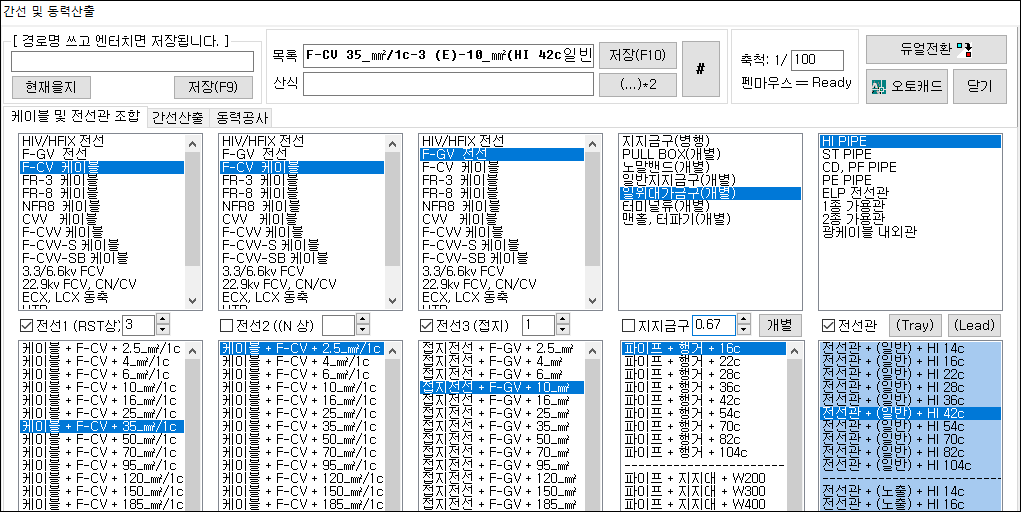

- F-CV 35-1/3 E-10(HI 42) 의 조합과정을 예로 들어 설명합니다.
1. 위쪽 첫 번째 리스트박스에서 F-CV를 선택합니다.
2. 아래쪽 리스트박스에서 35㎟/1c를 선택합니다.
3. 중간부분에 전선1 (RST상) 이라고 표시된 체크박스를 선택하고 가닥 수를 ‘3’ 으로 설정합니다.
4. 두 번째 리스트박스는 건너뜁니다. (3상 4선식 등에서 N상 규격이 다를 경우 사용)
5. 위쪽 세 번째 리스트박스에서 F-GV를 선택합니다.
6. 아래쪽 리스트박스에서 10㎟를 선택합니다.
7. 중간부분에 전선3 (접지) 이라고 표시된 체크박스를 선택한 후 가닥 수를‘1’로 설정합니다.

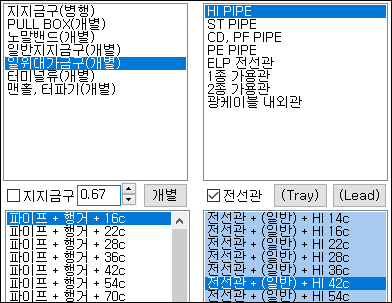

- 전선관 산출하기
8. 네 번째 리스트박스는 건너 뜁니다. (지지금구 등을 동시에 산출할 때 사용)
9. 위쪽 다섯 번째 리스트박스에서 HI PIPE를 선택합니다.
10. 아래쪽 리스트박스에서 42c를 선택합니다.
※ 참 고:
- 단독 배관에 따른 행거산출을 병행하려면 네 번째 리스트 박스에서 행거를 선택합니다.
- 그림에서 0.67의 의미는 1.5m마다 행거를 설치할 경우를 의미합니다. (1/1.5 ≒ 0.67) 예) 1m 마다 할 때는 ‘1’ 이고, 2m 마다 설치하려면 ‘0.5’ 를 넣으면 됩니다.
- 산출목록이 자동으로 만들어 진 모습입니다. (산출 일위대가도 동시에 만들어집니다.)
- 경로명 쓰기
- 경로명을 쓰고 [ Enter ] 또는 [ F9 ] 키를 눌러 본 화면(산출 을지)에 입력합니다.
- 도면에서 산출한 물량을 입력합니다. (이 때 평면, 입상된 부분, 입하된 부분을 모두 산출합니다.)
- AutoCAD 에서 직접 산출할 수도 있습니다. < 산출응용 – 오토캐드를 응용한 산출 > 참고
※ 참 고: 산식에서 숫자를 친 다음 + 와 Enter 의 차이점
- 산식 칸은 40Byte로 제한되어 있습니다. 숫자 다음에 + 키를 직접 입력할 경우 40Byte가 넘으면 더 이상 입력되지 않습니다.
- 대신 Enter 키를 입력하면 40Byte가 넘을 때 자동으로 한 줄이 더 추가됩니다.
- [ 저장(F10) ] 을 클릭 하거나 [ F10 ] 키를 눌러 본 화면으로 입력합니다.
(산출 식의 끝 쪽에 ‘+’표시는 다음 수치를 준비하는 것이며, [저장]을 누르면 입력될 때 삭제됩니다)
- [ (…)*2 ] 버튼은 산식에 대하여 (4.2+8.7+2.4)*2처럼 2열 배관으로 묶을 때 사용합니다.
- [ # ] 버튼 또는 [ F11 ] 키는 목록만 조합하여 본 화면(을지)으로 보낼 때 사용합니다. (단, 이 때에는 수식에 내용이 없어야 합니다.)
※ 참 고: 간선 산출판의 이용에는 2가지 방법이 있습니다.
1. 위에서 설명한대로 전선 - 전선관을 조합하고 바로 산출 식을 매듭지어 가는 방법과
2. 조합 기에서 도면의 전선 - 전선관 스케줄대로 조합만 하여, 본 화면(을지)으로 밀어 넣은 다음 산출은 본 화면에서 하는 방법입니다.
경우에 따라 후자의 방법이 효율적일 때가 있습니다. 조합이 완성된 내용을 본 화면으로 보내기 위해선 [ # ]버튼 또는 [ F11 ] 키를 사용합니다.
[저장(F10)] 버튼은 산식이 없으면 내역서로 보내지지 않습니다.
- 트레이 배선 또는 접속(리드선)선 산출

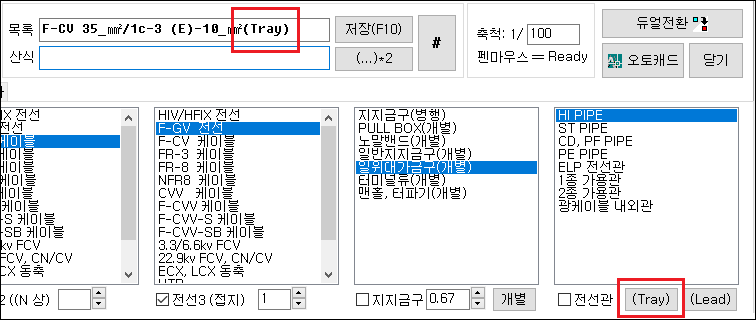

- 다섯 번째 박스의 중간에 [(Tray)]버튼을 클릭하면 전선관은 해제되며, 산출목록에 (HI 42c) 대신 (Tray)로 자동 변경됩니다.
이는 배선이 (Tray)에 된다는 의미일 뿐이며, Tray가 산출된다는 뜻은 아닙니다. Tray 산출은 산출판의 트레이 항목을 이용하여 산출합니다.
- 접속(리드선) 산출은 (Tray) 대신 (Lead)가 적용되며 기능은 위의 설명과 같습니다.
- 전선 전선관 조합기는 전기뿐만 아니라 통신이나 소방의 경우에도 응용됩니다.
- 간선 산출 도중 단일 자재를 본 화면(산출 내역서화면)으로 가지 않고 직접산출

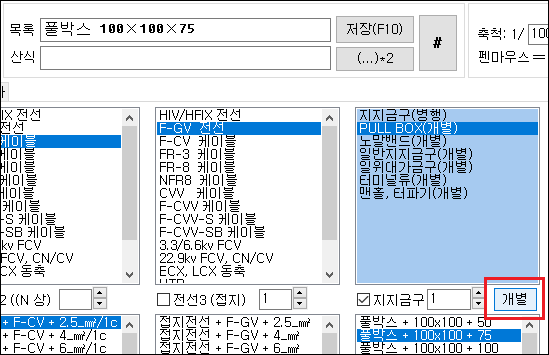

- 네 번째 박스의 중간에 [ 개별 ] 버튼은 산출 도중 단일자재 산출이 필요할 때 사용합니다.
- 위쪽 리스트 박스에서 PULL BOX(개별) 을 클릭하고, 아래쪽 리스트 박스에서 해당 규격을 선택한 다음 산출을 합니다.
