산출판을 이용한 전열공사 작업 예시
산출판을 이용한 전열산출의 개요는 다음과 같습니다.
1. 회로 별로 평면산출하고,
2. 귀로숫자 세고,
3. 기구숫자(말단, 중간 구분해서) 세면 산출이 완료됩니다.
이에 대한 자세한 사항을 아래 설명합니다.
1. 산출판을 열어 전열항목 선택

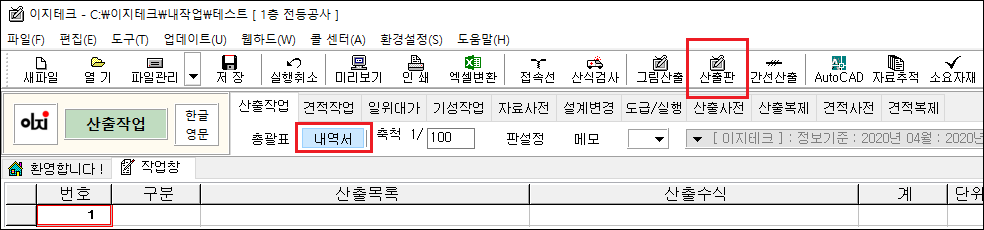

- 산출작업 내역서에서 상단 [ 산출판 ] 버튼을 누릅니다.

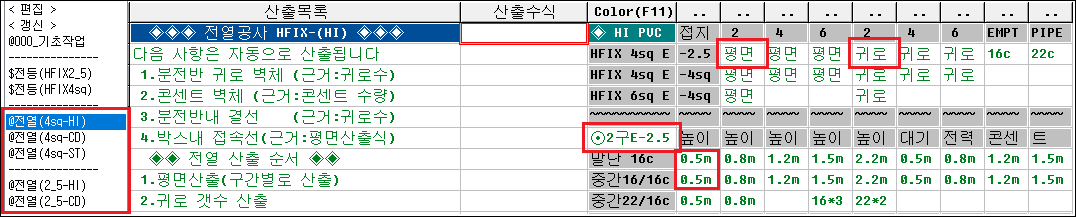

- 좌측 산출판 목록에서 전선관과 전선조합이 맞는 행을 선택합니다.
2. 평면산출 하기
- HFIX 4sq E-2.5 가 표시된 행의 평면 위쪽에 2는 ' HFIX 4sq-2 E-2.5(HI 16c) ' 를 의미하며 4 는 ' HFIX 4sq-4 E-2.5(HI 22c) ' 를 의미합니다.
- 2 바로 아래 평면을 클릭한 후 도면의 콘센트에서 콘센트, 콘센트에서 분전반으로 연결된 평면을 입력합니다.
- 2회로 배선은 4 아래 평면을 클릭한 후 산출합니다.
- 전등 산출 때와 마찬가지로 해당 수치를 넣은 다음 [ Enter ] 키를 ( ' + ' 가 아님) 입력합니다.
※ 참 고 사 항 : 산식에서 숫자 친 다음 ' + ' 와 ' Enter ' 의 차이점
- 산식 칸은 40Byte로 제한 되어 있습니다.
- 숫자 다음에 ' + ' 를 직접 넣을 경우 40Byte 가 넘으면 더 이상 입력이 되지 않습니다.
- 대신 ' Enter ' 를 입력하여 수치를 작업하면 40Byte가 넘을 때 한 줄이 추가되어 산출식이 만들어지고 이를 합산한 값을 도출합니다.
3. 귀로산출 하기
- 분전 반으로의 귀로 숫자를 1회로 배선 또는 2회로 배선으로 구분하여 산출합니다.
- 이 때 프로그램에서는 벽체 배관을 바닥으로부터 1.8M를 기준으로 산출합니다.
4. 기구 및 콘센트 벽체산출 하기
- 콘센트를 말단과 중간(2방출)을 구분하여 설치 높이에 따라 수량을 산출합니다.

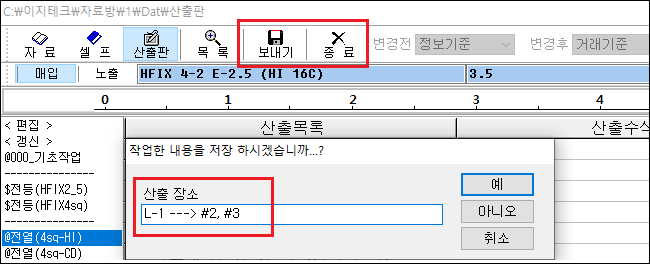

- [ 보내기 ] 또는 [ 종료 ] 버튼을 클릭한 다음 산출장소를 넣습니다.

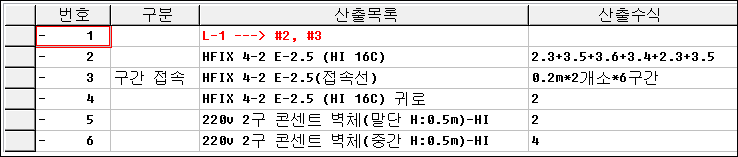

5. 산출결과 확인
- 구간접속은 평면 산출수식을 분석하여 구간을 자동 추출합니다.
- 수식 내의 수식을 < > (꺽쇠 괄호)로 묶었을 경우 1구간으로 계산됩니다. 이것은 구부러진 구간 등을 산출할 때 응용합니다. 예) 3.5*2+2.3+<2.1+6.3+1.2>+4.2 일 때 5구간으로 계산
- 벽체 배관의 경우 말단은 전선 및 전선관 1조, 중간(2방출)은 2조가 설치높이에 맞도록 산출 일위대가가 만들어져 있습니다.
※ 참고사항 :
지하실의 경우 또는 천정형 F.C.U용 콘센트의 경우와 같이 천정 배관일 때는 평면산출의 배관 배선을 응용하여 벽체까지 산출하고,

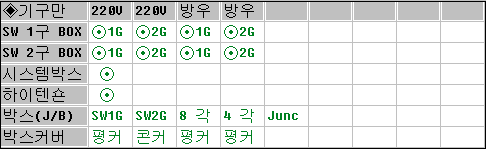

기구는 기구와 박스로만 구성된 산출일위대가를 응용하여 산출합니다.
기구만 항목이 보이지 않는 경우는 전체화면으로 산출판을 열면 보실 수 있습니다.(해상도나 모니터 크기에 따라 하단부가 보이지 않을 수 있습니다.)
