분전반 등의 일위대가를 만들어 사용하기(전용 일위대가)
※ 이 기능은 작업 중인 현장에만 필요한 전용 일위대가 만들기 설명입니다. 이 작업은 [ 견적작업 ] 에서 작업하는 기능입니다.
1. 분전반 일위대가(전용 일위대가) 만드는 방법

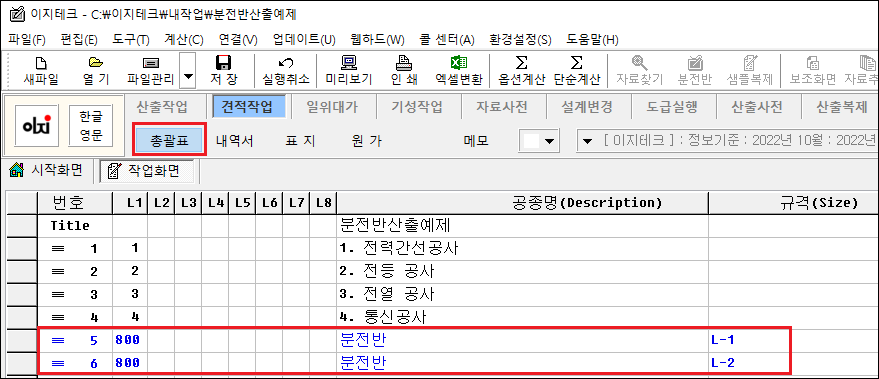

- [ 총괄표 ] 공종 이후의 줄에 일위대가의 품명과 규격을 넣습니다. (규격을 넣으면 L1에 800(일위대가 속성 레벨)이 자동으로 들어갑니다.)
- [ ≡ 5 ] 버튼을 눌러 을지로 들어 갑니다. 을지에서 < Ctrl + Tab > 키(셀프 자료찾기)를 입력합니다.

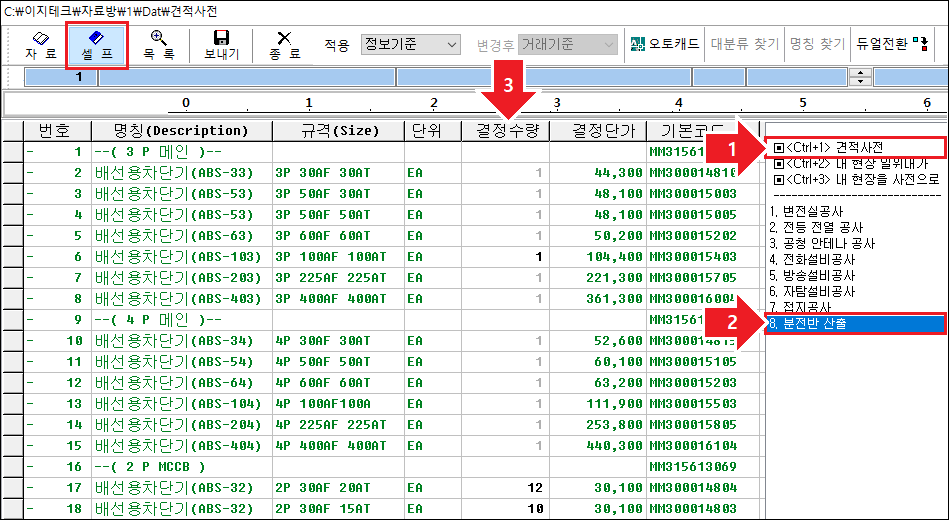

- 우측 리스트에서 < Ctrl+1 > 견적사전을 클릭하고 하단에서 8. 분전반 산출을 선택합니다.
- 예제로 메인 3P 100AF 1개, 부하 2P 30/20 12개, 2P 30/15 10개를 입력하고 [ 종료 ] 작업을 합니다.

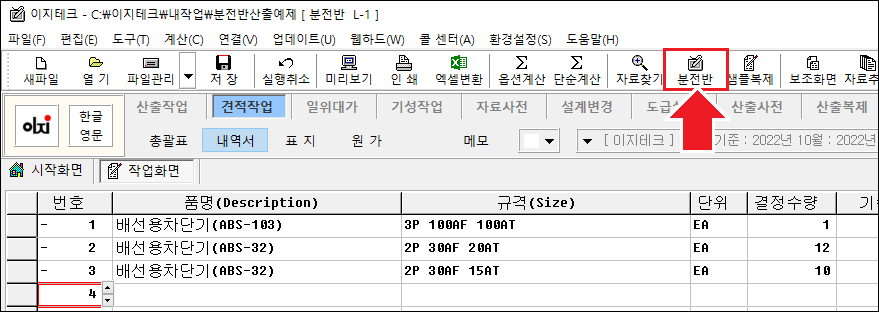

- 내역서로 돌아와 메인 툴바의 [ 분전반 ] 버튼을 누릅니다.
- 옵션을 정한 후 [ 확인 ] 버튼을 누릅니다.

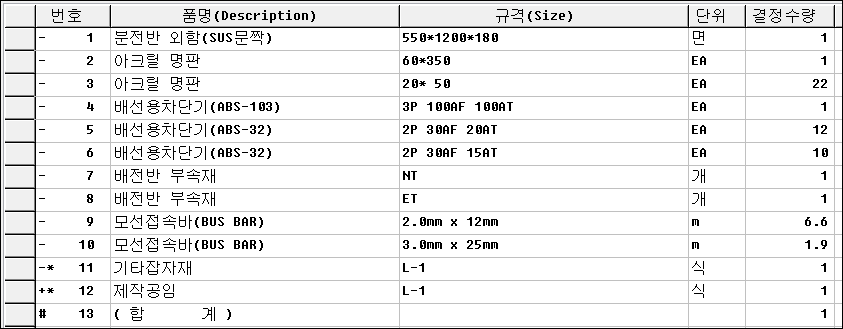

- 외함까지 맞는 규격을 불러와 내역작업이 약식(노임)으로 산출되었습니다.
- 관공서에서 사용할 경우엔 12번 공임을 삭제하고 옵션계산을 합니다.
- 노무비가 옵션계산(Ctrl + Q)으로 정상적으로 산출되었습니다.
2. 만들어진 일위대가를 공종(내역서)에 입력하는 방법

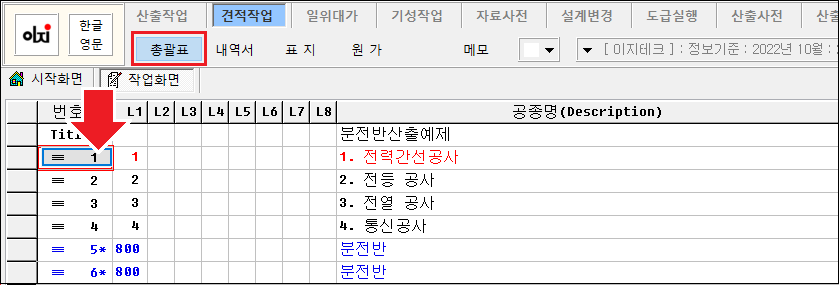

- [ 총괄표 ] 로 돌아가 [ ≡ 1 ] 버튼을 눌러 1. 전기공사 공종의 을지로 들어갑니다.

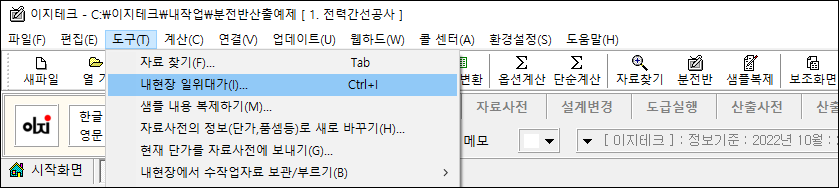

- [ 도구 ] – [ 내현장 일위대가 ] 또는 핫키( Ctrl + i ) 키를 입력합니다.

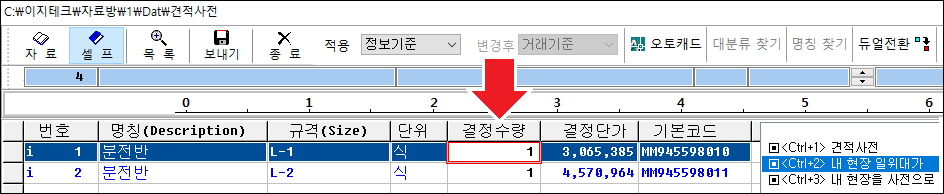

- 앞서 전용 일위대가로 제작하여 [ 총괄표 ] 에 등록된 일위대가가 보입니다. 수량을 입력합니다.
- 일위대가가 입력되었습니다.
3. 분전반 산출용 원시파일 위치

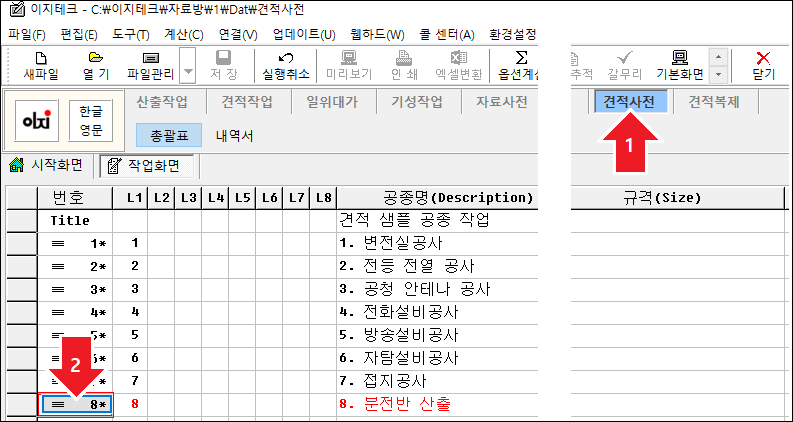

- [ 견적사전 ] 의 [ 총괄표 ] 에서 분전반 산출 공종 을지로 들어가면 확인할 수 있습니다.
- 하단의 페이지 (3)을 누릅니다.
- 분전반 산출에 사용되는 배선용 차단기는 외함 산출을 위해 몇 가지의 정보를 포함합니다.
( ※ 추가로 배선용 차단기를 자료사전에 등록할 때 다음 설명에 따라 등록 하십시요 )
- 배선용 차단기의 가로, 세로 크기를 품셈 4에 가로, 품셈 5에 세로를 mm로 넣습니다.
- 하단의 페이지 (4)을 눌러 그룹을 NFB로 합니다.
- 이미 등록된 자료는 MCCB 규격, 그룹을 자료사전 DB에 이미 구축되어 있습니다.
- 자료를 추가로 만들 경우엔 위의 규칙에 맞춰 등록 후 사용하시면 됩니다.
